自动驾驶—CARLA仿真（18）lidar_to_camera demo

📌 测试用例

PythonAPI/examples/lidar_to_camera.py

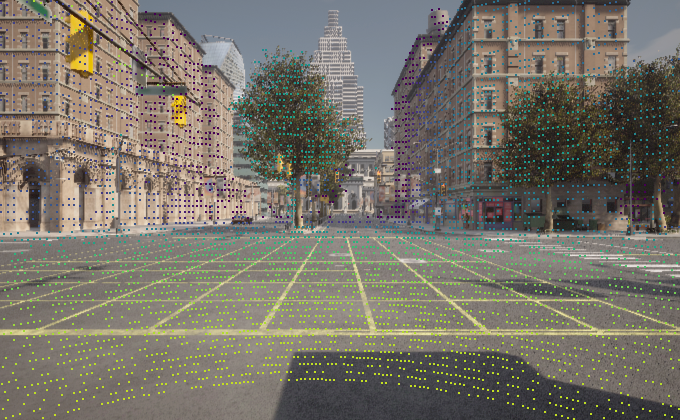

LiDAR 点云投影到 RGB 图像的同步可视化示例，用于：

1. 同步采集 LiDAR 与摄像头数据
2. 将 3D 点云精确投影到 2D 图像平面
3. 用颜色编码点云强度并叠加显示

适用于 多传感器融合、感知算法调试、数据集生成。

🔑 主要模块解析

1. 同步数据采集机制

# 启用同步模式（关键！）
settings.synchronous_mode = True
settings.fixed_delta_seconds = 3.0

# 使用 Queue 存储传感器数据
image_queue = Queue()
lidar_queue = Queue()
camera.listen(lambda data: sensor_callback(data, image_queue))
lidar.listen(lambda data: sensor_callback(data, lidar_queue))

# 同步获取数据
world.tick()
image_data = image_queue.get()
lidar_data = lidar_queue.get()
assert image_data.frame == lidar_data.frame  # 确保帧对齐

• 核心价值：避免异步采集导致的 运动模糊/错位问题
• 生产级实践：使用线程安全队列处理传感器回调

2. 相机内参矩阵构建

# 计算焦距（focal length）
focal = image_w / (2.0 * tan(fov * π / 360.0))

# 构建 3x3 相机内参矩阵 K
K = [[Fx,  0, image_w/2],
     [ 0, Fy, image_h/2],
     [ 0,  0,         1]]

• 假设：像素宽高比为 1（Fx = Fy）
• 用途：后续 3D→2D 投影的核心参数

3. LiDAR → 相机坐标变换链（核心数学）

完整的坐标变换流程：

✅ 关键处理：
正确转换 CARLA 左手坐标系（X=前, Y=右, Z=上）到标准计算机视觉坐标系（X=右, Y=下, Z=前）

4. 点云可视化增强

• 强度着色：

  intensity = 4 * intensity - 3  # 归一化调整
  color_map = np.interp(intensity, VID_RANGE, VIRIDIS)  # Viridis 色图


  • 使用 Viridis 色图（对色盲友好，感知均匀）
  • 强度值映射为 RGB 颜色

• 点绘制方式：

  if dot_extent <= 0:
      im_array[v, u] = color  # 单像素点
  else:
      im_array[v-ext:v+ext, u-ext:u+ext] = color  # 方形区域（更易见）


5. 有效点过滤

points_in_canvas_mask = (
    (x > 0) & (x < image_w) &
    (y > 0) & (y < image_h) &
    (z > 0)  # 排除相机后方的点
)

• 三重过滤：
  1. X/Y 在图像范围内
  2. Z > 0（深度为正，排除后方点）
• 避免无效投影（如负深度导致的坐标翻转）

🎯 核心应用场景

⚠️ 技术点

1. 完整的坐标系处理

   • 显式处理 CARLA 特有的坐标系转换
   • 避免常见投影错误（如左右镜像、上下颠倒）

2. 物理一致的同步采集

   • 严格帧对齐确保动态场景下的投影准确性

3. 可配置的 LiDAR 参数

   • 支持调整 FOV、通道数、噪声等（--no-noise 移除 dropoff）

4. 高效可视化

   • 使用 NumPy 向量化操作（仅小范围用循环画大方块）

✅ 总结

该脚本是 CARLA 多传感器融合的教科书级示例，展示了：

1. 如何 同步采集 LiDAR 与摄像头数据
2. 如何 实现鲁棒的 3D→2D 投影管线
3. 如何 可视化点云强度信息

它是开发 自动驾驶感知系统（如 3D 目标检测、SLAM）的基础工具，特别适合需要 精确 2D-3D 对应关系 的任务。
