CodeSys添加EtherCAT配置文件

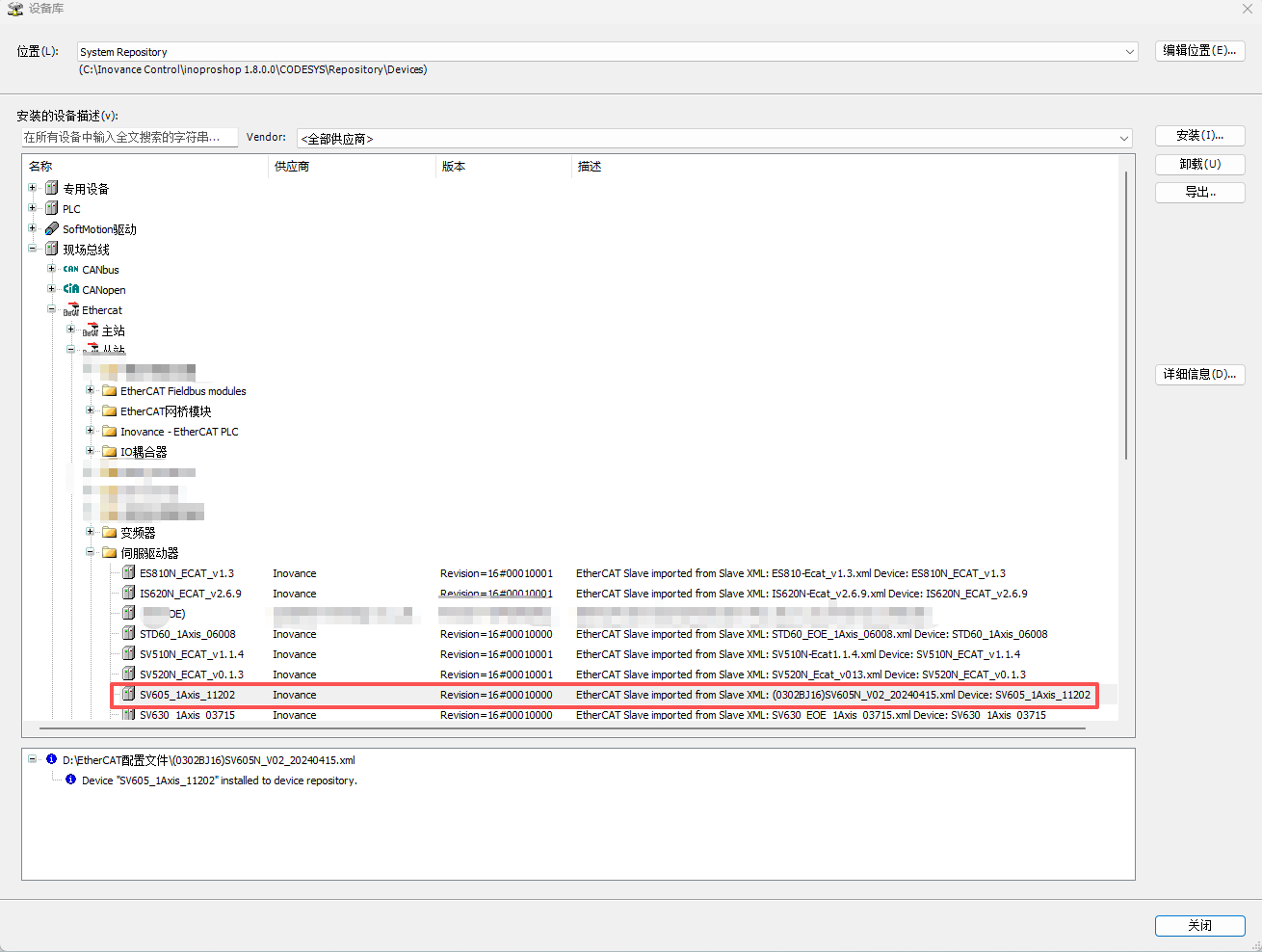

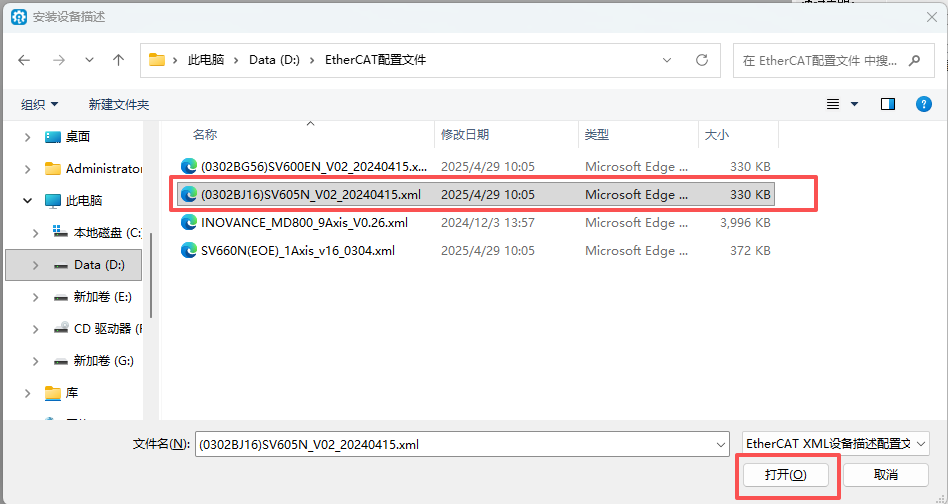

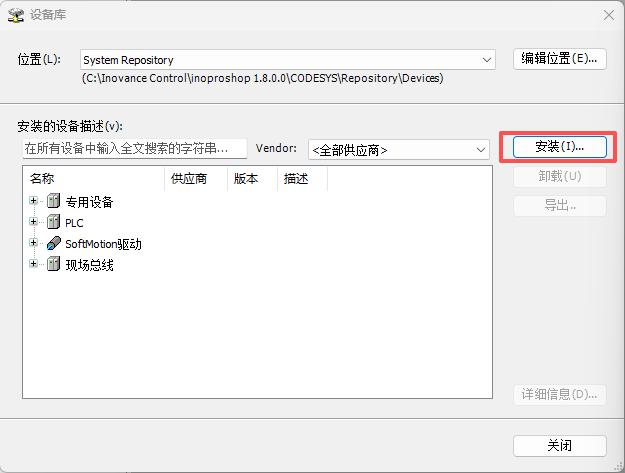

<think> 我们正在处理关于在CODESYS中动态配置EtherCAT从站的问题。根据提供的引用内容，我们可以总结出以下步骤和关键点： 1. **设备描述文件安装**：首先需要安装从站的设备描述文件（ESL或XML文件）。这可以通过Codesys的菜单栏“工具”->“设备存储库”来完成（引用[2]）。 2. **创建项目并添加设备**：创建一个新项目，然后添加设备。在设备组态中，通过右击“Device”选择“添加设备”，然后选择EtherCAT主站设备（引用[2]）。 3. **扫描网络**：双击“Device”进入设备配置界面，点击“扫描网络”以发现网络上的EtherCAT从站设备（引用[2]）。 4. **登录并运行**：扫描到设备后，点击“登录到设备”，然后点击“运行”（引用[2]）。 5. **添加从站**：在设备树中右击EtherCAT主站下的“EtherCAT”节点，选择“扫描设备”，然后选择要添加的从站设备（引用[2]）。 6. **配置总线循环任务**：为了确保EtherCAT通信的实时性，需要将PLC程序任务（通常是PLC_PRG）移动到EtherCAT_Task下，并将优先级设置为0（最高优先级）（引用[2]）。 7. **IO映射**：在EtherCAT IO映射页面，可以选择使能模式。引用[1]提到有两种使能模式： - 使能1：优先使用自定义的任务刷新IO映射点，如果自定义任务中没有刷新，则使用EtherCAT通信任务。 - 使能2：直接使用EtherCAT通信任务来刷新IO映射点。 8. **冗余地址配置**：在EtherCAT主站配置中，可以配置冗余地址。冗余地址用于实现冗余和备份，主站会向具有相同冗余地址的多个从站同时发送数据，以确保系统在某个从站故障时仍能工作（引用[3]）。 **动态配置**：动态配置通常意味着在运行时（而不是在项目编译时）添加或删除从站设备。根据引用[2]中的步骤，我们注意到在设备组态时通过“扫描设备”来添加从站。但是，这通常是在开发环境中配置的，而不是在运行时。 然而，在CODESYS中，可以通过以下方法实现动态配置（部分动态）： - 使用**分布式时钟（DC）**和**热连接（Hot Connect）**功能，允许在运行时添加或移除从站，但需要预先配置好可能连接的从站信息。 - 使用**从站设备的热插拔**功能：如果EtherCAT主站支持热插拔，则可以在运行过程中添加或移除从站，但需要在配置中启用热插拔支持。 但是，完全动态地（即没有预先配置）添加从站，在标准的EtherCAT协议中是不支持的，因为每个从站在加入网络时都需要被主站识别和配置。通常，主站需要知道从站的配置信息（如PDO映射等）才能正确通信。 因此，严格来说，在CODESYS中，我们通常需要预先在项目中配置从站设备（通过扫描添加），然后下载到控制器中运行。如果需要在运行时更换相同类型的从站，可以利用热插拔功能。 **总结动态配置步骤**： 1. 预先安装从站的设备描述文件。 2. 在项目中添加EtherCAT主站设备。 3. 扫描网络并添加所需的从站设备（这一步在开发环境中完成，然后下载到控制器）。 4. 配置IO映射和任务（确保EtherCAT通信任务优先级最高）。 5. 在运行时，如果支持热插拔，可以直接更换相同类型的从站（无需重新下载项目）。 如果项目需要支持多种从站类型，并且需要动态切换，则可能需要预先配置多个从站（即使不在线），然后通过程序在运行时激活或停用特定的从站配置。 **注意**：完全动态地添加未预先配置的从站类型在CODESYS中通常不可行，因为主站需要事先知道从站的配置信息（设备描述文件）才能正确通信。 因此，对于用户的问题，我们给出如下回答： </think>在CODESYS中动态配置EtherCAT从站主要通过设备扫描和组态实现，具体步骤如下（基于引用内容整理）： ### 动态配置步骤 1. **安装设备描述文件（必需）** - 打开菜单栏：`工具`→`设备存储库` - 导入从站的XML/ESL描述文件（供应商提供）[^2] 2. **扫描并添加从站** ```mermaid graph TD A[右击Device] --> B[选择“添加设备”] B --> C[选择EtherCAT主站] C --> D[双击Device进入配置] D --> E[点击“扫描网络”] E --> F[选择发现的从站] F --> G[点击“复制工程到工程”] ``` 3. **配置实时任务** - 将PLC程序移动到`EtherCAT_Task`下 - 设置优先级为`0`（最高实时性）[^2] ```pascal // 示例任务配置 EtherCAT_Task( Interval := T#500us, Priority := 0, TaskInit := PLC_PRG ); ``` 4. **IO映射设置** 在`EtherCAT IO映射`页面： - **使能1**：优先使用自定义任务同步变量 - **使能2**：强制使用EtherCAT通信任务同步（推荐实时应用）[^1] 5. **冗余配置（可选）** - 为关键从站设置相同的冗余地址 - 主站会同时向冗余从站广播数据 - 当主从站故障时自动切换备份[^3] ### 关键注意事项 1. **动态热插拔支持** - 需提前在`EtherCAT Master`配置中启用`Hot Connect` - 新从站插入后需重新扫描网络 - 相同设备描述文件的从站可自动识别 2. **地址分配规则** - 物理地址：由从站硬件拨码决定 - 逻辑地址：通过`ADP`(Auto Device Positioning)动态分配 - 使用`ec_slaveinfo`函数实时获取拓扑信息 3. **运行时诊断** 通过`EtherCAT_Master`对象的属性监控： ```iecst IF Master.Slave[1].State <> ECAT_SLAVE_STATE_OP THEN ErrorHandler(); // 从站状态异常处理 END_IF ```
