花费三个月，整理上万字的嵌入式项目之51智能车（有代码，有文档，有视频）

嵌入式项目之51智能车

第 1 章 项目需求
1.1项目概述

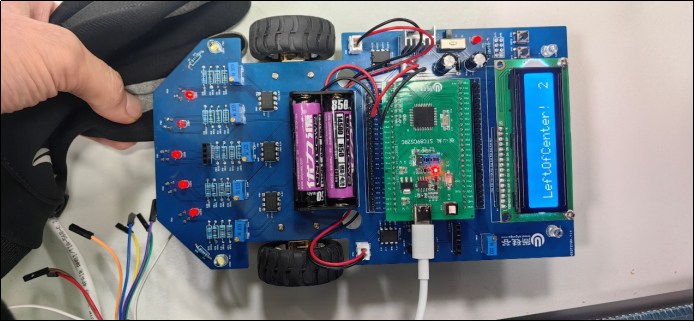

本项目旨在设计和实现一个基于51单片机的自动化小车。该小车不仅具备基本的移动功能，还能实现循迹、蓝牙控制和超声避障等智能化功能。
1.2功能概述
1）车有三种运动模式可调
小车有遥控、避障、巡线三种运行模式
三种模式可以通过按键调节
2）车速度可调节
可根据情况对小车车速进行自动化调节。
调节速度范围为40档，
可以正向可以反向，取决于程序0或者遥控需要
3）迹行驶
小车能够识别预先设定的轨迹（例如黑线）并沿着轨迹行进。
可以按照弧线或者直角进行转弯
可以识别交叉线
可以识别弯度较大的锐角

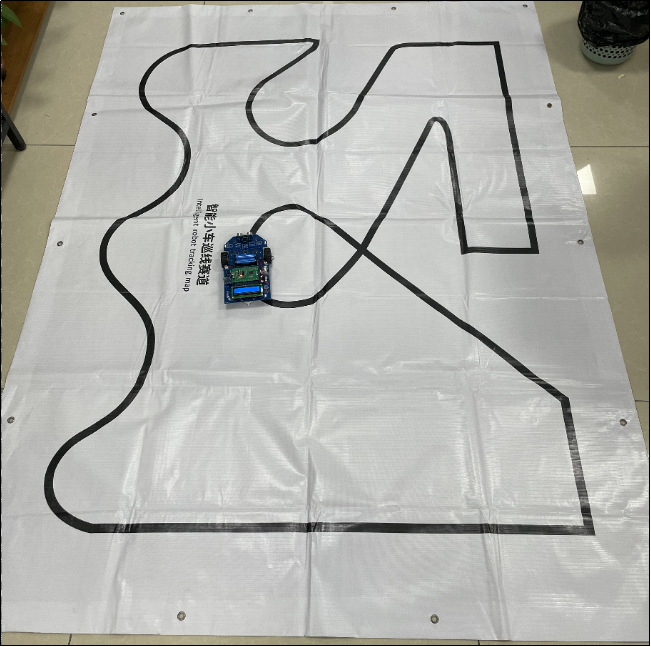

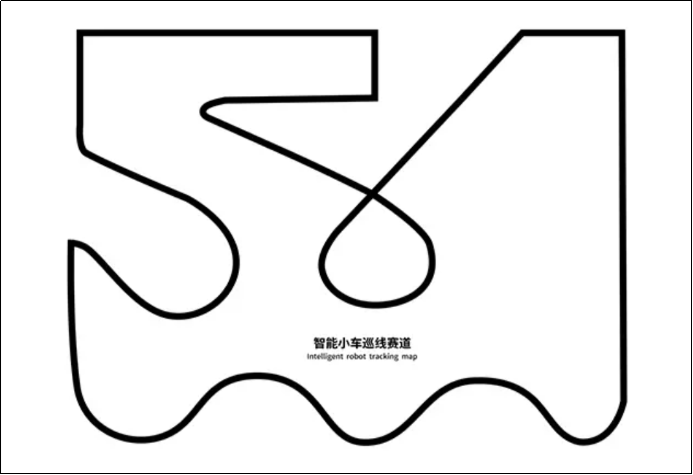

范例地图如下：

4）牙控制

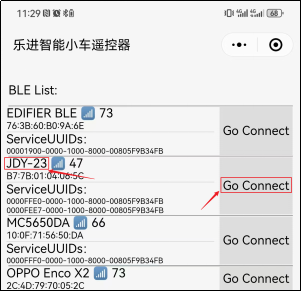

能够通过蓝牙与外部设备（如智能手机）进行通信。

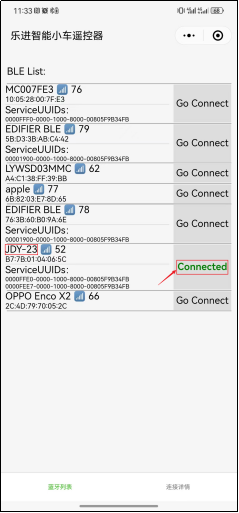

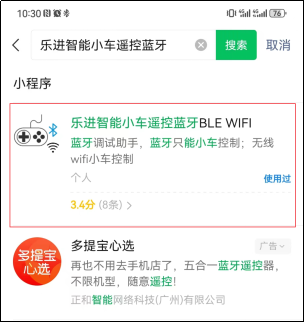

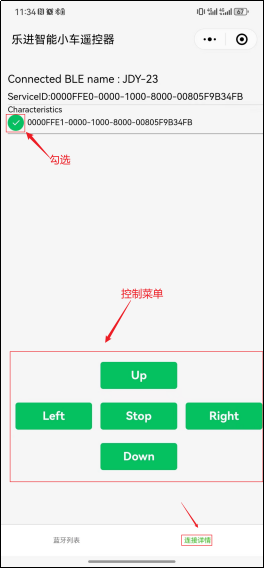

可以通过小程序控制小车
可以遥控小车前进后退
可以遥控小车左转和右转
5）声避障
通过超声模块，可检测前方障碍物，进行自动避障
超声波模块检测范围100mm-3000mm
与障碍物距离小于300mm后小车开始顺时针旋转避障

1.3硬件设计概述

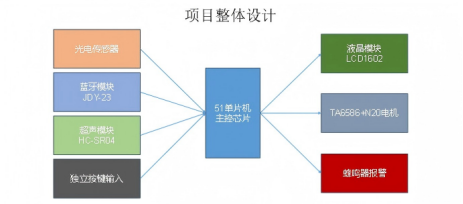

1.3.1项目整体结构

1.3.2动力系统
我们想让小车跑起来，首先要考虑马达、驱动芯片和供电模块选型。这三者中，马达是最核心的部分，只有确定了马达，其他平台才能确定。
1）达选型
51单片机小车马达选型一般就是两种：TT马达和N20马达。前者主要是用在各种儿童玩具上，后者的应用就比较广泛，在电子锁，电动牙刷上都有使用。两者之间，主要是在成本和性能之间做权衡。由于我们不仅需要小车动起来，还要精准的操控它，所以这里我们选用精度较高的N20马达。
2）电模块选型
当马达型号确定以后，我们去查找N20参数，就可以发现N20有3v、6v、12v三个平台。这里我们选用6v平台，其输入电压是5-9v。我们可以选择两节锂电池串联供电：锂电池的放电电压是4.2v-2.5v，刚好在范围之内。
电压
DCV 空载转速
rpm/min 负载转速
rpm/min 额定力矩
kg.cm 额定电流
ma 堵转力矩
kg.cm 堵转电流
ma 减速比
1:00
6 300 240 0.2 160 1.6 100 50
6 150 120 0.3 160 2.4 200 100
6 100 80 0.4 160 3.2 200 150
从图中我们可以看到，N20额定电流是160ma，我们采用两个电机，同时满载驱动需要320ma，只要电池放电速度高于这个数，就能够供应电机。为了稳妥起见，这里我们采用具有800ma放电速度的电池。
3）动模块选型
驱动模块就比较随意了，只要能够满足电机的额定电压和电流，任意驱动模块都可以。这里我们选用睿智微的TA6586芯片驱动电机。驱动两个电机我们共需要两片芯片。
1.3.3避障系统
避障系统方案我们采用51智能小车上最常见的超声模块SR-04避障。我们只需要在设计小车时留好排针插座即可。

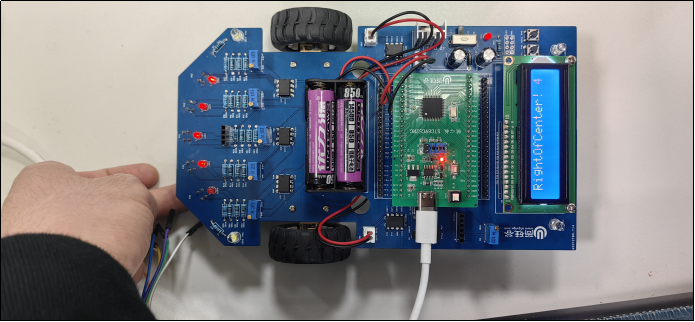

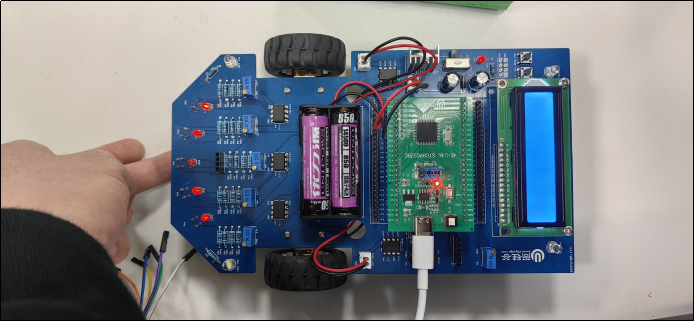

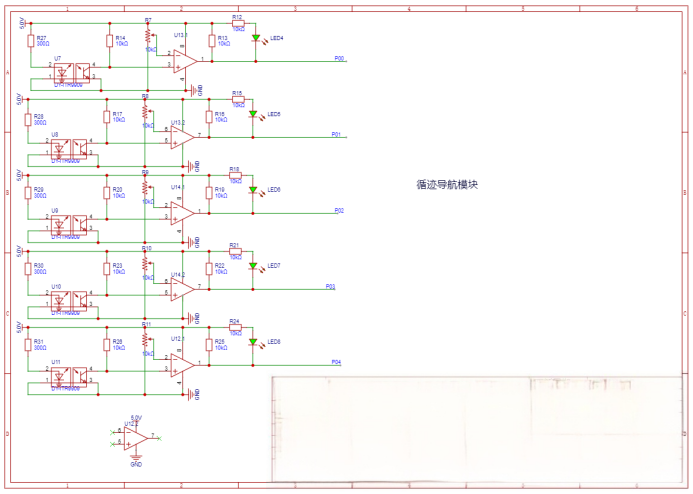

1.3.4巡线系统

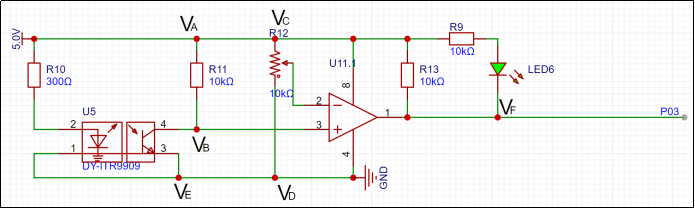

巡线方案我们采用光电感应模块，共有5组广电感应模块负责巡黑线，同时采用模拟比较器完成模数转换。比较器的型号就选择非常经典的两路比较器XD393。由于我们有5组光电模块，共需要3片比较器芯片。
1.3.5遥控系统

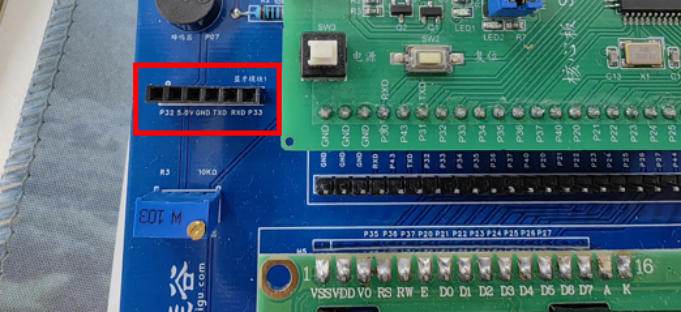

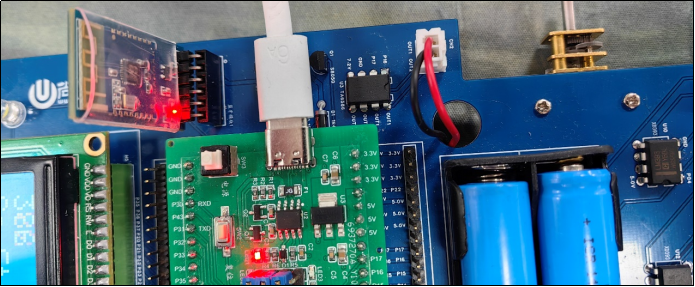

为了方便通过手机操作小车，遥控方面我们选择JDY-23蓝牙模块。这个模块使用串口和单片机通信我们同样留好排针插座即可
1.3.6其他交互模块
除了上述主要模块，为了方便和小车交互，我们还可以预留以下模块：

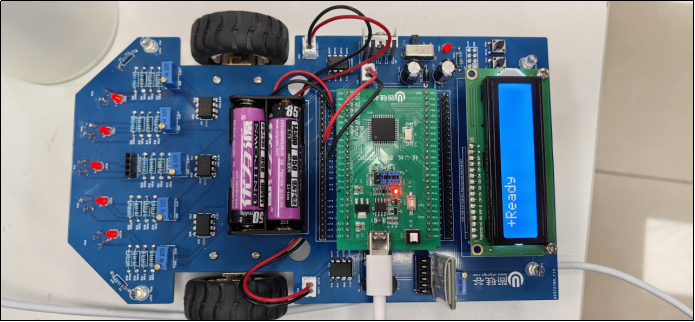

（1）LCD1602模块方便输出信息
（2）独立按键方便在蓝牙无连接时操作小车
（3）LED灯和蜂鸣器增加小车其他输出

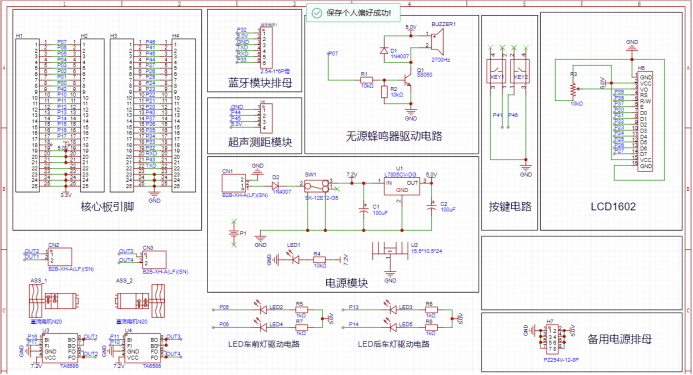

第 2 章小车原理图

第 3 章项目架构设计
对于比较复杂的项目，生产环境上都会对项目架构设计成多层，各层如下：
驱动层：和单片机直接接触的层级，一般包含单片机片内外设驱动代码；
接口层：单片机外部设备的驱动代码，一般通过标准接口（调用驱动层代码）和单片机通信；
中间层：单片机内部硬件和外部硬件共同组成的一个个功能模块，一般是对驱动和接口两层进行更贴近业务的二次封装；
应用层：整个应用的主控制模块都放在这一层，一般由核心控制代码组成，通过调用中间层代码实现控制。
通用层：这其实不是标准架构中的一层，而是我们将一些通用的定义和常量声明放在这一层，供其他层代码调用。
原则上只能上层代码调用下层代码，同层不能互相调用。

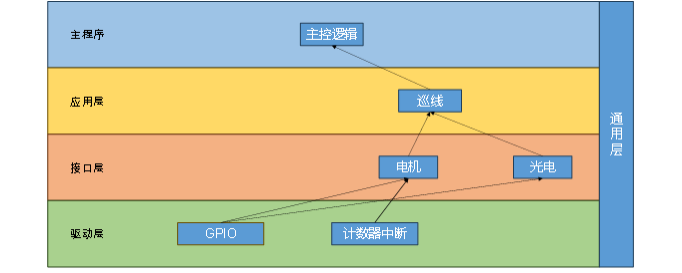

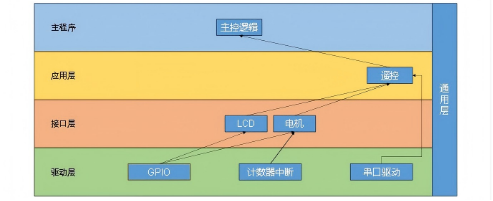

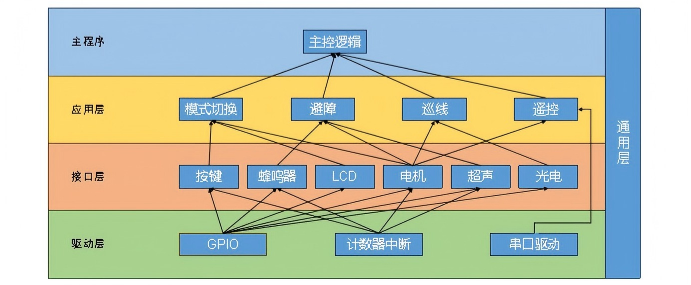

我们的项目架构如图所示：

第 4 章避障功能
4.1功能架构

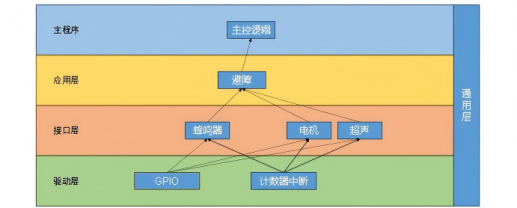

避障功能整体架构如下所示：

4.2通用层
4.2.1简介
我们首先要在通用层实现一个公共方法和声明，用来声明一些常数、公共的类型别名和方法。例如：
声明单片机的晶振频率
声明单片机的机器周期长度
声明常用的8位、16位无符号数的定义别名，简化编程过程
声明常用的延时函数和一切其他公共函数
4.2.2代码实现
新建Com文件夹，并实现下面的代码：
（代码可找我领取）
4.3驱动层
驱动层我们主要实现单片机的内部外设驱动：GPIO，定时器中断以及串口。新建Dri文件夹，并实现以下代码。(代码可找我领）

4.3.1GPIO驱动
GPIO驱动主要是声明各个硬件对应的GPIO引脚，方便集中管理硬件更改带来的引脚变更。一般来说如果是更复杂的STM32开发板，这里需要实现GPIO的基本引脚操作，但51开发板支持位寻址，引脚的拉高拉低非常方便，就不做二次包装类。
1）ri_GPIO.h
4.3.2定时器中断
4.3.2.1简介
我们使用一个定时器中断集中执行所有需要定时执行的代码，例如电机驱动的方波信号，蜂鸣器的方波等等。但这里存在一个问题：定时器中断中需要执行的函数全部都是上层逻辑，但是按照我们的分层理论，只能由上层模块调用下层模块，那这一部分代码该如何实现呢？这里我们介绍一种通用的解决思想：回调函数。
我们在实现定时器中断驱动时，可以不关心具体的业务逻辑实现，只在驱动层的函数中实现调用过程，而具体的业务逻辑，在上层代码中实现。上层代码实现的业务逻辑封装在函数中，这些函数在驱动层被调用，它们就是回调函数。
打个比方，将底层的定时器中断看作一个快递公司。快递公司需要收发快递，快递箱可以交给顾客自行打包，快递公司不知道每件快递的具体内容，而只负责运输过程。
要实现这一过程，我们需要用到一个特殊的技巧：函数指针。来看下面的例子：
#include <stdio.h>

// 定义函数指针类型（无参无返回值函数指针）
typedef void (*Func)(void);

// 定义一个无参无返回值的函数
void say_hello()
{
printf(“Hello World\n”);
}

// 定义一个能够 调用无参无返回值的函数 的高阶函数
void call_func(Func func) {
func();
}

int main()
{
// 通过高阶函数 调用say_hello函数。这里say_hello是函数指针
call_func(say_hello);
}
这个例子中我们将say_hello函数的函数指针作为参数传递给了call_func函数，从而在call_func函数中完成了say_hello函数的调用。say_hello就是回调函数。
在定时器中断驱动中，我们可以声名一个全局数组用来保存所有将来需要调用的函数指针，并声名一个注册方法供上层函数将函数指针保存到数组即可。之后我们就可以在中断函数中调用这些函数指针。

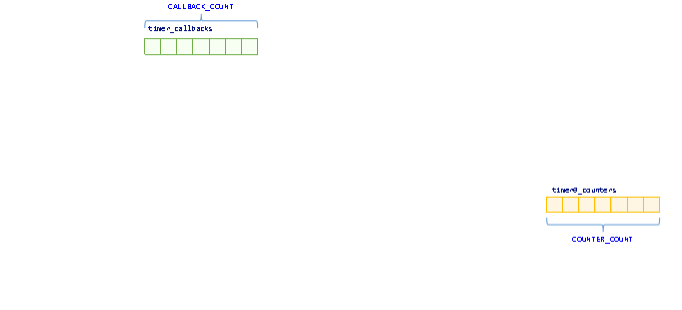

4.3.2.2流程图解

4.3.2.3代码实现
1）ri_Timer0.h
#ifndef DRI_TIMER0_H
#define DRI_TIMER0_H
#include <STC89C5xRC.H>
#include “Util.h”

typedef void (*Timer0_Callback)(void);

#define MAX_CALLBACK_COUNT 4

/**

• @brief 定时器初始化

*/
void Dri_Timer0_Init();

/**

• @brief 提供注册入口，用这个函数注册完成的函数，会以1000Hz的频率被调用
• @return 成功返回1，失败返回0

*/
bit Dri_Timer0_RegisterCallback(Timer0_Callback);

/**

• @brief 反注册回调函数，反注册的函数不会再被周期调用
• @return bit 反注册的结果，成功位1，失败为0
  */
  bit Dri_Timer0_DeregisterCallback(Timer0_Callback);

#endif // !DRI_TIMER0_H
2）ri_Timer0.c
#include “Dri_Timer0.h”
#include <STDIO.H>

#define T1MS (65536 - FOSC / NT / 1000)

static u16 s_timer0_counter = 0;
static Timer0_Callback s_timer0_callbacks[MAX_CALLBACK_COUNT];

void Dri_Timer0_Init()
{
u8 i;
// 总中断开关
EA = 1;

// 定时器中断开关
ET0 = 1;

// 设置定时器0的工作模式：16位定时器
TMOD &= 0xF0;
TMOD |= 0x01;

// 设置定时器的初始值
TL0 = T1MS;
TH0 = T1MS >> 8;

// 定时器0的开关
TR0 = 1;

for (i = 0; i < MAX_CALLBACK_COUNT; i++)
{
    s_timer0_callbacks[i] = NULL;
}

}

bit Dri_Timer0_RegisterCallback(Timer0_Callback callback)
{
// 判断这个函数有没有被注册过
u8 i;
for (i = 0; i < MAX_CALLBACK_COUNT; i++)
{
if (s_timer0_callbacks[i] == callback)
{
// 如果该函数被注册过，直接返回
return 1;
}
}

// 注册该函数
for (i = 0; i < MAX_CALLBACK_COUNT; i++)
{
    if (s_timer0_callbacks[i] == NULL)
    {
        s_timer0_callbacks[i] = callback;
        return 1;
    }
}

return 0;

}

bit Dri_Timer0_DeregisterCallback(Timer0_Callback callback)
{
u8 i;
for (i = 0; i < MAX_CALLBACK_COUNT; i++)
{
if (s_timer0_callbacks[i] == callback)
{
s_timer0_callbacks[i] = NULL;
return 1;
}
}
return 0;
}

/**

• @brief 1ms调用一次这个函数

*/
void Dri_Timer0_Func() interrupt 1
{
u8 i;
// 定义下次进入时钟中断的时间
TL0 = T1MS;
TH0 = T1MS >> 8;

// 调用所有的回调函数
for (i = 0; i < MAX_CALLBACK_COUNT; i++)
{
    if (s_timer0_callbacks[i])
    {
        s_timer0_callbacks[i]();
    }
}

}
4.4接口层
接口层我们主要实现片外设备驱动代码。新建Int文件夹，并实现下面的代码。
4.4.1蜂鸣器模块
我们使用的无源蜂鸣器，需要单片机给它输入一定频率的方波，这里我们采用定时器对输入引脚做反相，就可以输入500Hz的方波，蜂鸣器就会发出500Hz的声音。
4.4.1.1代码实现
1）nt_Buzzer.h
#ifndef INT_BUZZER_H
#define INT_BUZZER_H
#include “Dri_GPIO.h”
#include “Dri_Timer0.h”

/**

• @brief 蜂鸣器初始化

*/
void Int_Buzzer_Init();

/**

• @brief 让蜂鸣器发声
• @param ms 希望蜂鸣器响多少ms
  */
  void Int_Buzzer_Buzz(u16 ms);

#endif
2）nt_Buzzer.c
#include “Int_Buzzer.h”

static u16 s_buzzer_counter;

void Int_Buzzer_TimerCallback()
{
if (s_buzzer_counter)
{
s_buzzer_counter–;
BUZZER_PIN = ~BUZZER_PIN;
}
else
{
BUZZER_PIN = 0;
}
}

void Int_Buzzer_Init()
{
s_buzzer_counter = 0;
Dri_Timer0_RegisterCallback(Int_Buzzer_TimerCallback);
}

void Int_Buzzer_Buzz(u16 ms)
{
s_buzzer_counter = ms;
}
4.4.1.2测试
1）Main.c中写入以下内容。
#include “Int_Buzzer.h”
#include “Dri_Timer0.h”

void main() {
// 初始化定时器
Dri_Timer0_Init();

// 初始化蜂鸣器
Int_Buzzer_Init();

// 设置蜂鸣器 BUZZER_PIN 反相次数，从而更改蜂鸣器鸣响时长，1000次反相鸣响1s
Int_Buzzer_Buzz(3000);

// 打开中断总开关
EA = 1;

// 阻塞程序防止跑飞
while (1);

}

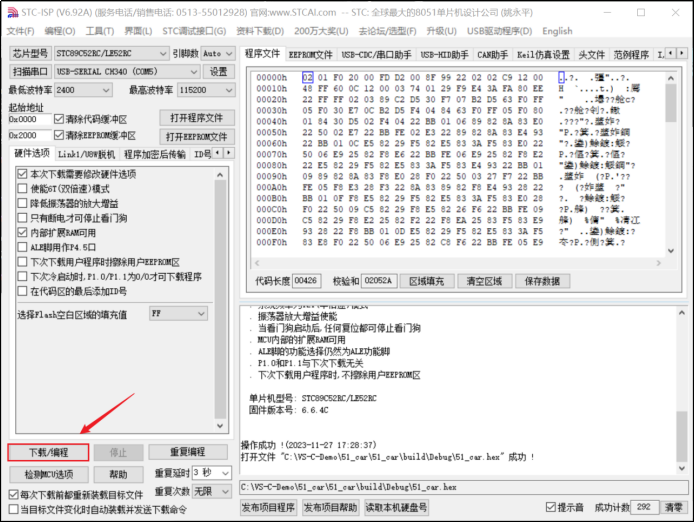

2）译并烧录
编译烧录后蜂鸣器响起，持续3s，调整蜂鸣器BUZZER_PIN反相次数，重新编译烧录后，鸣响时长发生相应变化则测试通过。
4.4.2LCD1602模块
LCD模块我们直接采用之前的代码，引脚名称改变一下即可。
4.4.2.1代码实现
1）nt_LCD1602.h
#ifndef INT_LCD1602_H
#define INT_LCD1602_H
#include <STC89C5xRC.H>
#include “Util.h”

/**

• @brief 初始化方法

*/
void Int_LCD1602_Init();

/**

• @brief 清屏

*/
void Int_LCD1602_Clear();

/**

• @brief 向LCD1602写一串字符串
• @param pos_y 行[0-1]
• @param pos_x 列[0-15]
• @param str 要写的字符串，不要超过16个字符
  */
  void Int_LCD1602_ShowStr(u8 pos_y, u8 pos_x, u8 *str);

/**

• @brief 向LCD1602写一串数字
• @param pos_y 行[0-1]
• @param pos_x 列[0-15]
• @param num 要写的数字 [-32768-32767]
  */
  void Int_LCD1602_ShowNum(u8 pos_y, u8 pos_x, int num);

#endif
2）nt_LCD1602.c
#include “Int_LCD1602.h”
#include “Dri_GPIO.h”
#include <STDIO.H>

/**

• @brief 如果上一条指令没有执行完，会阻塞进程等待执行结束

*/
static void Int_LCD1602_Wait()
{
// 释放busy_flag引脚
LCD1602_BUSY_FLAG = 1;

LCD1602_RS = 0;
LCD1602_RW = 1;
LCD1602_EN = 1;
// 等待忙状态
while (LCD1602_BUSY_FLAG)
{
}
LCD1602_EN = 0;

}

/**

• @brief 向LCD1602写一条命令
• @param cmd 要写的命令
  */
  static void Int_LCD1602_WriteCmd(u8 cmd)
  {
  // 先检查忙状态
  Int_LCD1602_Wait();
  LCD1602_RS = 0;
  LCD1602_RW = 0;
  // 准备命令
  LCD1602_DB = cmd;
  // 下降沿
  LCD1602_EN = 1;
  LCD1602_EN = 0;
  }

/**

• @brief 向LCD1602写一条数据
• @param dat 要写的数据
  */
  static void Int_LCD1602_WriteData(u8 dat)
  {
  // 先检查忙状态
  Int_LCD1602_Wait();
  LCD1602_RS = 1;
  LCD1602_RW = 0;
  // 准备命令
  LCD1602_DB = dat;
  // 下降沿
  LCD1602_EN = 1;
  LCD1602_EN = 0;
  }

void Int_LCD1602_Init()
{
LCD1602_RW = 0;
LCD1602_RS = 0;
LCD1602_EN = 0;
// 设置显示模式(2行 5x8)
Int_LCD1602_WriteCmd(0x38);
// 设置光标显示(文字显示，光标不显示)
Int_LCD1602_WriteCmd(0x0C);
// 设置屏幕不移动
Int_LCD1602_WriteCmd(0x06);
// 清屏
Int_LCD1602_WriteCmd(0x01);
}

void Int_LCD1602_Clear()
{
// 清屏
Int_LCD1602_WriteCmd(0x01);
}

void Int_LCD1602_ShowStr(u8 pos_y, u8 pos_x, u8 *str)
{
pos_x &= 0x0F;
pos_y &= 0x01;
// 设置光标位置
Int_LCD1602_WriteCmd(0x80 | pos_y << 6 | pos_x);
// 一个字节一个字节输入
while (*str)
{
Int_LCD1602_WriteData(*str++);
}
}

void Int_LCD1602_ShowNum(u8 pos_y, u8 pos_x, int num)
{
u8 buff[7];
char len;
// 将数字转成字符串
len = sprintf(buff, "%d ", num);
if (len <= 0)
{
return;
}

// 调用显示字符串方法
Int_LCD1602_ShowStr(pos_y, pos_x, buff);

}
4.4.2.2测试
1）改Main.c，写入以下内容
#include “Int_LCD1602.h”

void main() {
// 初始化LCD1602
Int_LCD1602_Init();

// 在LCD1602的液晶屏显示 "hello world!"
Int_LCD1602_ShowStr(0,0,"hello world!");

// 阻塞程序防止跑飞
while (1);

}
2）译并烧录
如果可以在LCD1602的液晶屏上看到“hello world！”字样，则测试通过。
4.4.3电机驱动模块
4.4.3.1PWM波电机驱动方式
TA6586手册如下：

TA6586共有两个GPIO输入，两个输出，如下图所示：

其中BI和FI代表PWM波输入，而out3和out4连接N20电机，我们通过调节BI，FI输入的PWM波的占空比，完成电机两端电压控制，从而实现控制转速。整个过程如下PPT所示：

4.4.3.2代码实现
1）nt_Motor.h
#ifndef INT_MOTOR_H
#define INT_MOTOR_H
#include “Dri_GPIO.h”
#include “Util.h”
#include “Dri_Timer0.h”

/**

• @brief 初始化方法

*/
void Int_Motor_Init();

/**

• @brief 设置左轮速度
• @param speed 左轮速度 [-40, 40]
  */
  void Int_Motor_SetLeft(char speed);

/**

• @brief 设置右轮速度
• @param speed 右轮速度 [-40, 40]
  */
  void Int_Motor_SetRight(char speed);

/**

• @brief 更新轮子状态的方法，循环调用这个方法，会让轮子的当前速度趋向目标速度

*/
void Int_Motor_UpdateSpeed();

#endif
2）nt_Motor.c
#include “Int_Motor.h”
#include <STDLIB.H>

#define MAX_SPEED 40
#define SHARP 1

static u8 s_speed_counter;

static u8 s_wheel_status_counter;

typedef struct
{
// 轮子方向，0朝前，1朝后
u8 direction;

// 轮子速度绝对值
u8 absolute_speed;

// 轮子的当前转速
char current_speed;

// 轮子的目标速度
char target_speed;

} Struct_WheelStatus;

// 0是左轮，1是右轮
static Struct_WheelStatus s_st_wheel[2];

/**

• @brief 电机驱动的时钟中断方法，负责发方波

*/
static void Int_Motor_TimerCallback()
{
s_speed_counter++;
if (s_speed_counter >= MAX_SPEED)
{
s_speed_counter = 0;
}

// 如果我们不希望轮子转，两个都为0

if (s_speed_counter < s_st_wheel[0].absolute_speed)
{
    // 如果我们希望轮子转，拉高其中一个引脚即可
    // 如果前进，direction是0，后退direction是1
    // 前进的时候 MOTOR_L_PIN1 = 1, MOTOR_L_PIN2 = 0
    // 后退时候 MOTOR_L_PIN1 = 0, MOTOR_L_PIN2 = 1
    MOTOR_L_PIN1 = !s_st_wheel[0].direction;
    MOTOR_L_PIN2 = s_st_wheel[0].direction;
}
else
{
    // 如果我们不希望轮子转，两个都为0
    MOTOR_L_PIN1 = 0;
    MOTOR_L_PIN2 = 0;
}

if (s_speed_counter < s_st_wheel[1].absolute_speed)
{
    MOTOR_R_PIN1 = !s_st_wheel[1].direction;
    MOTOR_R_PIN2 = s_st_wheel[1].direction;
}
else
{
    // 如果我们不希望轮子转，两个都为0
    MOTOR_R_PIN1 = 0;
    MOTOR_R_PIN2 = 0;
}

}

/**

• @brief 内部方法，给某一个轮子设置目标速度
• @param p_st_wheel 轮子指针
• @param target_speed 目标速度
  */
  static void Int_Motor_SetTargetSpeed(Struct_WheelStatus *p_st_wheel, char target_speed)
  {
  if (target_speed < -MAX_SPEED)
  {
  p_st_wheel->target_speed = -MAX_SPEED;
  }
  else if (target_speed > MAX_SPEED)
  {
  p_st_wheel->target_speed = MAX_SPEED;
  }
  else
  {
  p_st_wheel->target_speed = target_speed;
  }
  }

/**

• @brief 内部方法，更新一个轮子的状态，让其当前速度趋近于目标速度

• @param p_st_wheel
  */
  static void Int_Motor_UpdateWheel(Struct_WheelStatus *p_st_wheel)
  {
  // 让当前速度趋近于一点点目标速度
  if (p_st_wheel->target_speed == p_st_wheel->current_speed)
  {
  return;
  }

  if (p_st_wheel->target_speed > p_st_wheel->current_speed)
  {
  p_st_wheel->current_speed++;
  }
  else
  {
  p_st_wheel->current_speed–;
  }

  // 根据更新的当前速度，更新方向和速度绝对值
  p_st_wheel->direction = (p_st_wheel->current_speed < 0);
  p_st_wheel->absolute_speed = abs(p_st_wheel->current_speed);
  }

void Int_Motor_Init()
{
u8 i;
s_speed_counter = 0;
for (i = 0; i < 2; i++)
{
s_st_wheel[i].target_speed = 0;
s_st_wheel[i].current_speed = 0;
s_st_wheel[i].absolute_speed = 0;
s_st_wheel[i].direction = 0;
}

Dri_Timer0_RegisterCallback(Int_Motor_TimerCallback);

}

void Int_Motor_SetLeft(char speed)
{
Int_Motor_SetTargetSpeed(s_st_wheel, speed);
}

void Int_Motor_SetRight(char speed)
{
Int_Motor_SetTargetSpeed(s_st_wheel + 1, speed);
}

void Int_Motor_UpdateSpeed()
{
s_wheel_status_counter++;
if (s_wheel_status_counter == SHARP)
{
Int_Motor_UpdateWheel(s_st_wheel);
}
else if (s_wheel_status_counter == 2 * SHARP)
{
s_wheel_status_counter = 0;
Int_Motor_UpdateWheel(s_st_wheel + 1);
}
}
4.4.3.3测试
1）改Main.c，写入以下内容
#include “Int_Motor.h”
#include “Dri_Timer0.h”

void main() {
// 初始化定时器
Dri_Timer0_Init();

// 打开中断总开关
EA = 1;

// 初始化电机
Int_Motor_Init();

// 设置电机速度
Int_Motor_SetLeft(10);
Int_Motor_SetRight(10);

while(1) {
    // 更新电机速度
    Int_Motor_UpdateSpeed();
}

}
2）新编译并烧录
可以看到电机转动，更改电机速度，可以看到变化，则测试通过。
4.4.4超声波测距模块
4.4.4.1简介
SR04超声模块手册如下：

超声波测距模块共有两个GPIO引脚：TRIG和ECHO，它们的具体工作模式如下：

4.4.4.2代码实现
1）nt_Range.h
#ifndef RANGE_H
#define RANGE_H
#include <INTRINS.H>
#include “Dri_GPIO.h”
#include “Dri_Timer0.h”
#include “Util.h”

#define RANGE_MS 100 // 超声波探测周期

/**

• @brief 初始化超声波模块

*/
void Int_Range_Init();

/**

• @brief 获取超声波测距距离
• @return 距离，单位为mm
  */
  u16 Int_Range_GetRange();

#endif
2）nt_Range.c
#include “Int_Range.h”

#define RANGE_INTERVAL 100

// 标志位：该标志位为距离上次测距的ms时间间隔
static u8 s_get_range_flag;

static u16 s_range;

static void Int_Range_TimerCallback()
{
if (s_get_range_flag < RANGE_INTERVAL)
{
s_get_range_flag++;
}
}

void Int_Range_Init()
{
s_get_range_flag = RANGE_INTERVAL;

TRIG = 0;
ECHO = 1;
Dri_Timer0_RegisterCallback(Int_Range_TimerCallback);

}

u16 Int_Range_GetRange()
{
u8 count;
if (s_get_range_flag == RANGE_INTERVAL)
{
s_get_range_flag = 0;
// 测距
// TRIG引脚发一个10us的脉冲
TRIG = 1;
Delay10us();
TRIG = 0;

            count = 0;
    while (!ECHO)
    {
        count++;
        Delay10us();
        if (count >= 25)
        {
            return s_range;
        }
    }
    EA      = 0;
    s_range = 0;
    // 说明ECHO引脚拉高了
    while (s_range < 1000 && ECHO)
    {
        _nop_();
        _nop_();
        P15 = ~P15;
        s_range++;
    }
    EA = 1;

    // 返回最终结果
    s_range *= 2;
}

return s_range;
// 返回上一次结果

}
4.4.4.3测试
1）改Main.c文件，写入以下内容
#include “Int_LCD1602.h”
#include “Int_Range.h”
#include “Dri_Timer0.h”
#include <STDIO.H>

void main()
{
// 定义变量，用于接收测距结果
u16 distance;

// 定义字符串，用于在LCD展示测距结果
u8 str[17];

// 初始化定时器
Dri_Timer0_Init();

// 打开中断总开关
EA = 1;

// 初始化LCD1602
Int_LCD1602_Init();

// 初始化超声波测距模块
Int_Range_Init();

while (1)
{
    // 调用方法测距并记录结果
    distance = Int_Range_GetRange();

    // 为所有distance末尾添加空格，覆盖之前的测距结果
    sprintf(str, "%d    ", distance);

    // 通过LCD1602的液晶屏显示测距结果
    Int_LCD1602_ShowStr(0, 0, str);
}

}
2）译并烧录

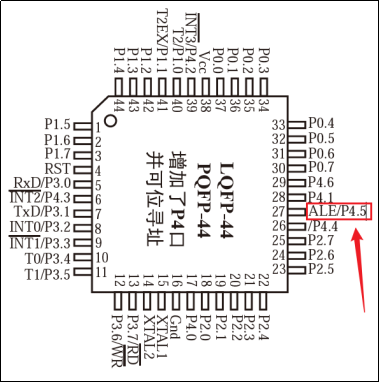

我们选用的单片机引脚图如下。

ALE/P4.5引脚为复用引脚，既可作为GPIO引脚使用，又可作为控制信号引脚使用（ALE即Address Latch Enable，用于使能或禁用地址锁存器）。此处我们将其作为GPIO引脚使用，因此，在烧录时要勾选“ALE脚用作P4.5口”。
3）看效果

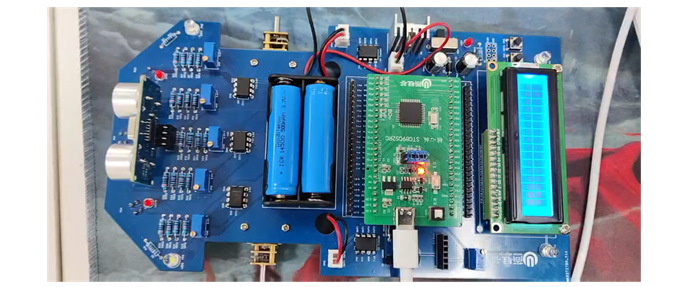

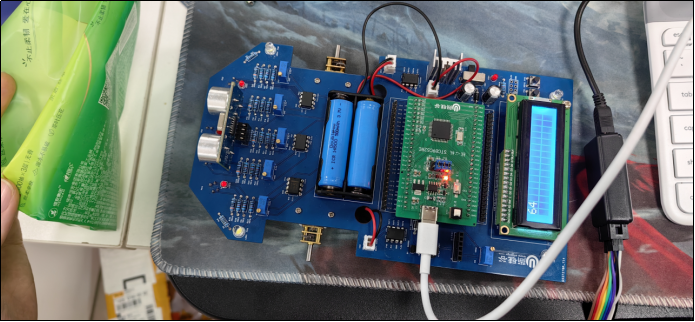

超声模块插入小车前方的母座，在超声模块正前方放置物体，观察LCD1602液晶屏的内容，调整物体的位置，重新观察液晶屏，示数会立即变化。可以观察到上述现象则测试通过。
4.5应用层
新建App文件夹，并实现下面的代码：
4.5.1简介
调用超声波测距，当距离不足300mm时，蜂鸣器鸣响并原地顺时针旋转。
4.5.2设置多编译目标
1）置多编译目标（target）
target可以理解为一种标签，可以在其中做特定配置，从而控制编译行为，target之间不会相互影响。我们可以通过target的切换方便地更改编译模式。默认情况下，每个新建的EIDE项目所处的target名称均为Debug。

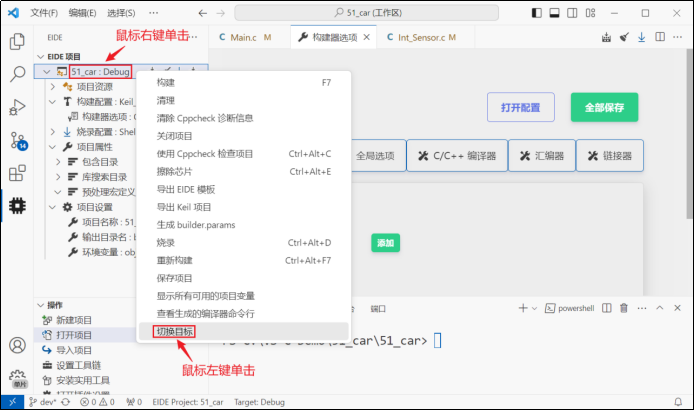

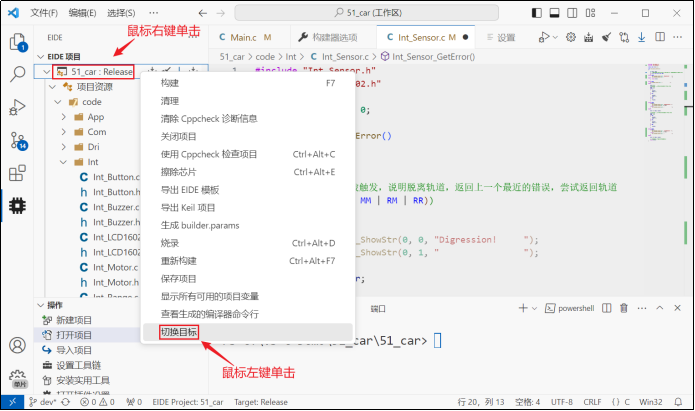

（1）切换目标

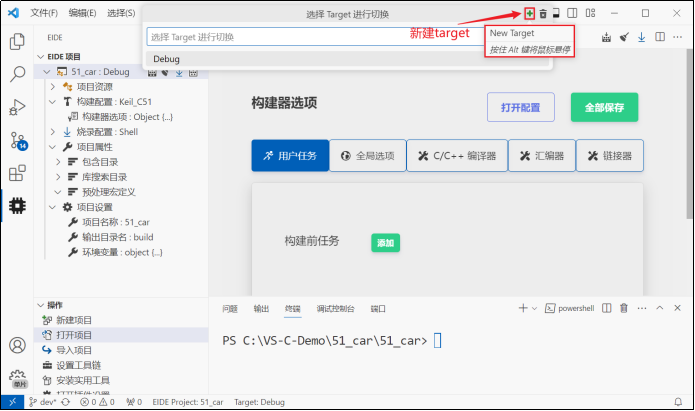

（2）新建target

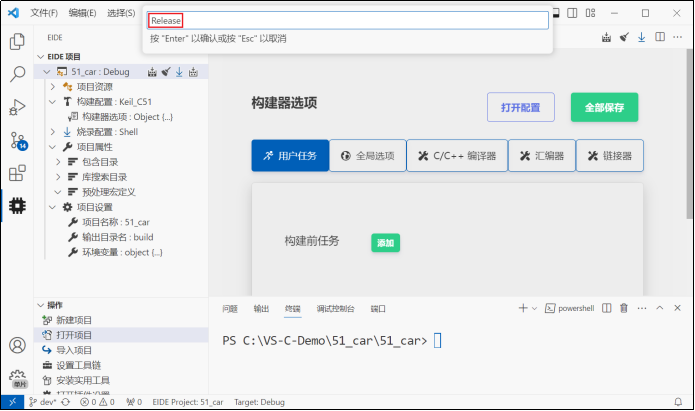

（3）输入新的target名称

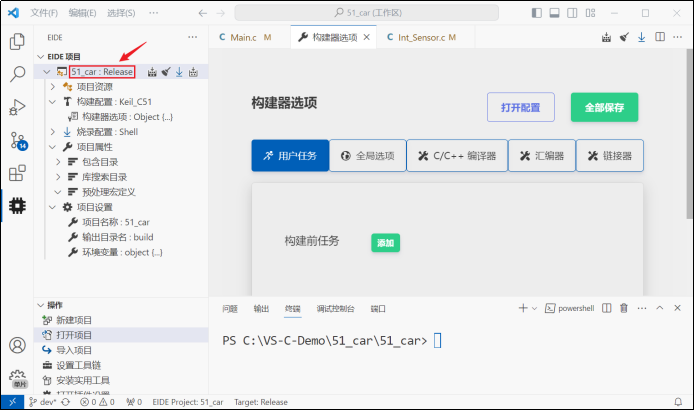

（4）回车，自动切换至新建的target

现在我们有两个target：Release和Debug，Release用于最终小车整体运行情况的测试，Debug用于单个模块或功能的测试。
2）target添加宏定义变量
由于DEBUG目标用来测试，那么这个目标的代码就不用刻意考虑性能，而应该为了方便调试。我们可以在代码中通过条件编译的方式添加调试代码，并给目标绑定特定的宏定义，实现不同目标代码不同。例如：
// 遇到障碍 蜂鸣器响 开始向右旋转
Int_Buzzer_Buzz(100);
Int_Motor_SetLeft(40);
Int_Motor_SetRight(-40);
#ifdef DEBUG
Int_LCD1602_ShowStr(0, 1, "Turn Right! ");
#endif
上面的代码中，最后一句在LCD显示信息就是条件编译，我们只需要预先定义宏“DEBUG”，就会编译这句代码。以下为如何添加宏定义的示例：

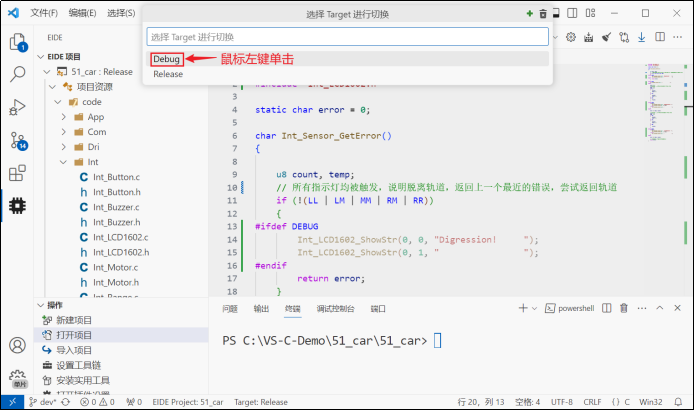

（1）切换至Debug target

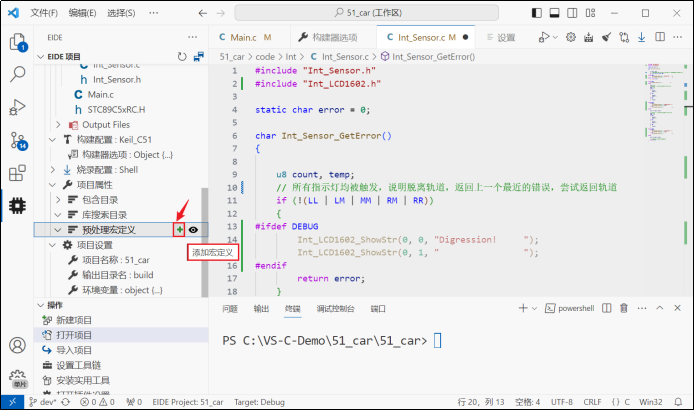

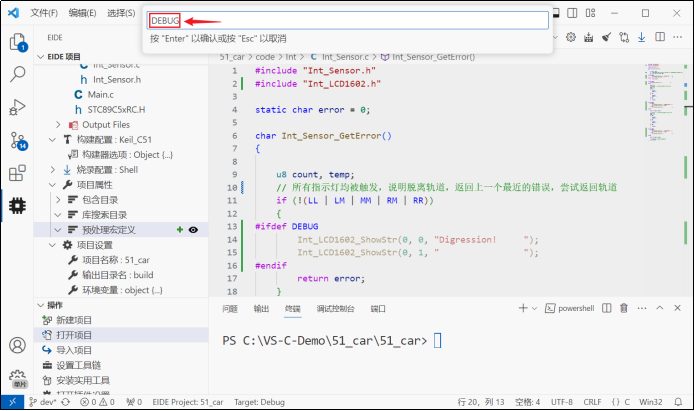

（2）添加预处理宏定义变量

4.5.3代码实现
1）pp_Avoidance.h
#ifndef APP_AVOIDANCE_H
#define APP_AVOIDANCE_H
#include “Int_Buzzer.h”
#include “Int_Motor.h”
#include “Int_Range.h”

/**

• @brief 避障逻辑，获取超声探测距离，并根据距离决定直行还是旋转

*/
void App_Avoidance_Control();

#endif // !APP_AVOIDANCE_H
2）pp_Avoidance.c
#include “App_Avoidance.h”
#include “Int_LCD1602.h”

void App_Avoidance_Control()
{
u16 ran;
// 获取超声探测距离
ran = Int_Range_GetRange();
#ifdef DEBUG
Int_LCD1602_ShowNum(0, 0, ran);
#endif
if (ran < 300)
{
// 遇到障碍 蜂鸣器响 开始向右旋转
Int_Buzzer_Buzz(100);
Int_Motor_SetLeft(40);
Int_Motor_SetRight(-40);
#ifdef DEBUG
Int_LCD1602_ShowStr(0, 1, "Turn Right! ");
#endif
}
else
{
// 没有障碍直行
Int_Motor_SetLeft(40);
Int_Motor_SetRight(40);
#ifdef DEBUG
Int_LCD1602_ShowStr(0, 1, “Go Straight!”);
#endif
}
}
4.5.4测试
1）改Main.c文件，写入以下内容
#include “App_Avoidance.h”
#include “Int_Range.h”
#include “Int_Motor.h”
#include “Int_LCD1602.h”
#include “Int_Buzzer.h”
#include “Dri_Timer0.h”

void main() {
// 打开中断总开关
EA = 1;

// 初始化定时器
Dri_Timer0_Init();

// 初始化测距模块
Int_Range_Init();

// 初始化电机模块
Int_Motor_Init();

// 初始化蜂鸣器
Int_Buzzer_Init();

// 初始化液晶屏
Int_LCD1602_Init();

while(1) {
        // 当计数变量为0时执行避障逻辑，并将i重置为1000
        App_Avoidance_Control();
        Int_Motor_UpdateSpeed();
}

}
2）新编译并烧录

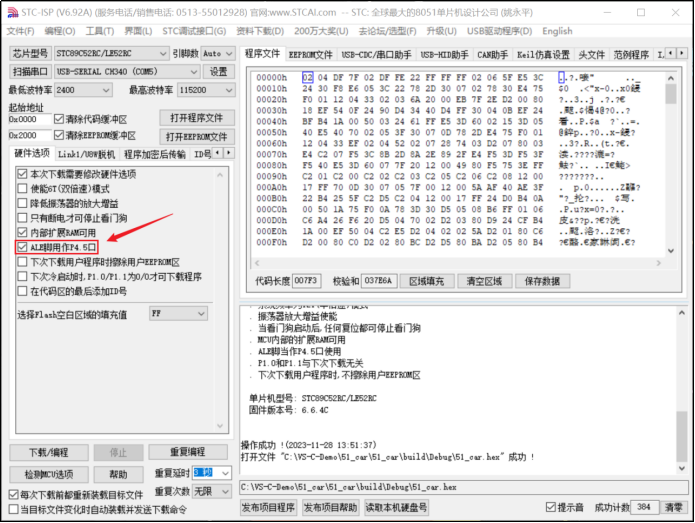

涉及到超声模块，需要勾选“ALE脚用作P4.5口”。
3）察现象
（1）液晶屏的第一行会显示小车与前方障碍物的距离，单位为mm。示数随距离变化，有微小延迟。
（2）距离大于等于300时，液晶屏第二行显示“Go Straight！”，同时左右两个电机向前转动，蜂鸣器不响。
（3）距离小于300时，液晶屏第二行显示“Turn Right！”，同时左侧电机向前转动，右侧电机向后转动，蜂鸣器响起。
（4）如果可以观察到上述全部现象，则测试通过。

第 5 章遥控功能
5.1功能架构
遥控功能整体架构如下所示：

5.2驱动层
5.2.1串口驱动
5.2.1.1简介
串口驱动主要有两个作用：
和PC通信打印调试信息。
和蓝牙通信实现遥控。
由于蓝牙模块默认波特率9600，这里我们将串口通信波特率初始化为9600。
5.2.1.2代码实现
1）ri_UART.h
5.2.1.3测试
将单片机的TypeC口与PC的USB口相连，确保蓝牙模块没有插入，或者核心板未与小车相连，蓝牙模块如下图所示。

1）code目录下创建Main.c文件，写入以下内容

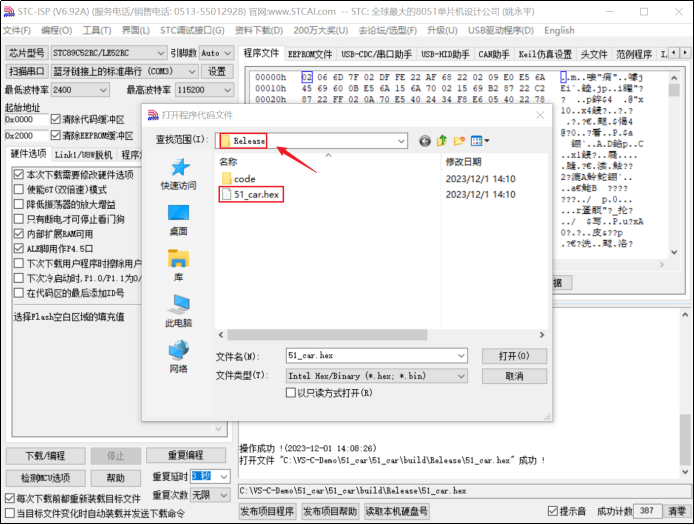

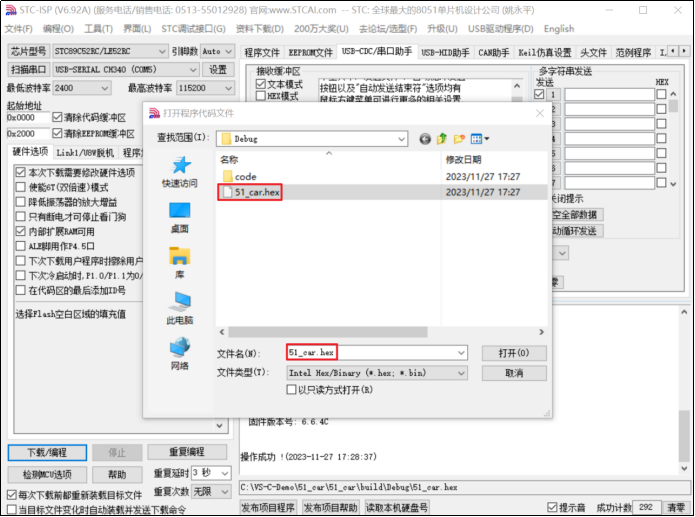

2）开程序文件

3）录

要注意，小车配备了内置电源，通过TypeC接口连接PC和小车单片机时，要确保内置电源已被切断，否则PC无法识别USB串口，烧录失败。

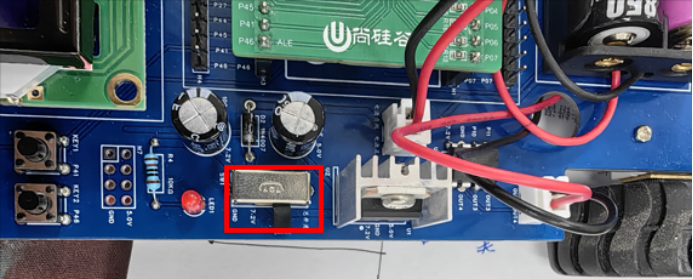

开关拨动至图示位置则内置电源已被切断。

此外，单片机只有一个串口，单片机烧录和蓝牙模块通信都要用到串口，烧录时，务必确保蓝牙模块未被插入。

如图所示，蓝牙模块母座空置。

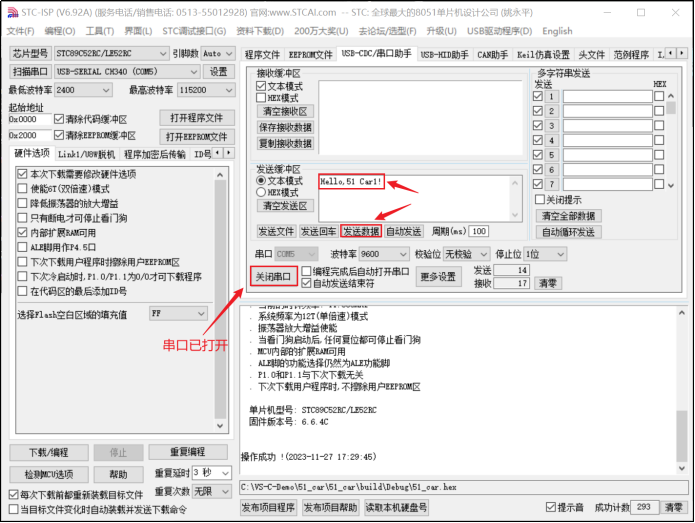

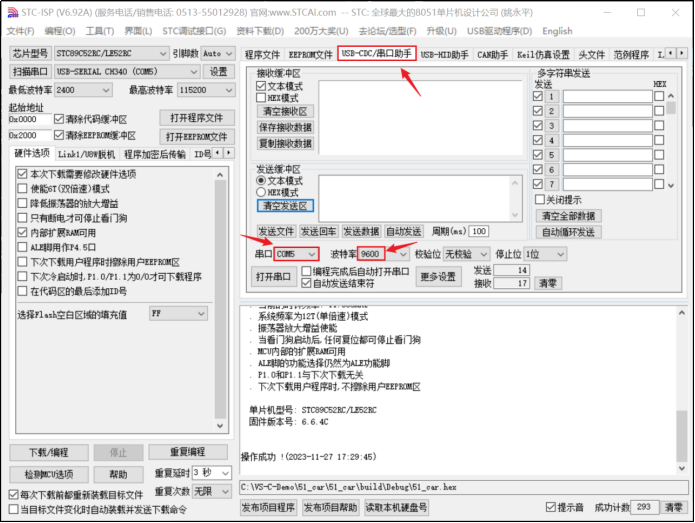

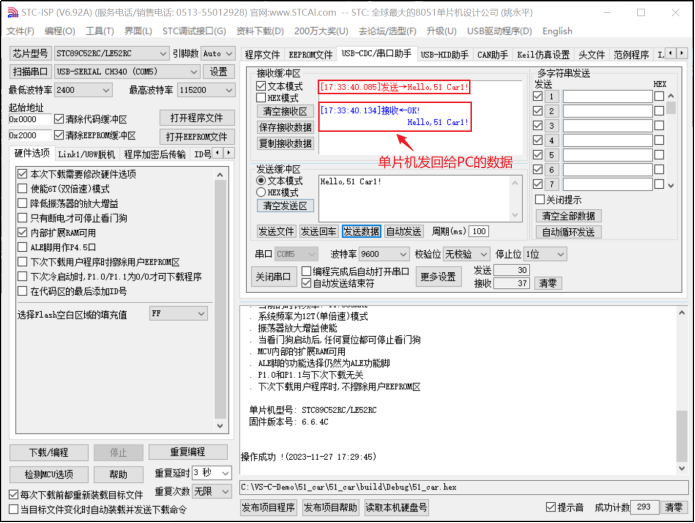

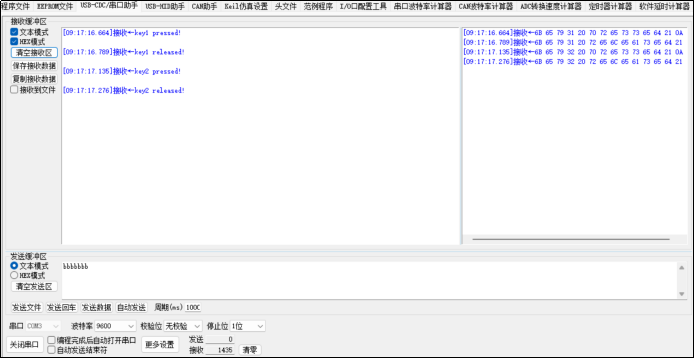

4）开串口助手，选择串口，设置波特率

5）开串口并发送数据

6）看结果

看到以上内容则串口驱动测试通过。
5.3应用层
5.3.1遥控模式
5.3.1.1简介
通过微信小程序的蓝牙遥控连接小车蓝牙，并发送遥控信号。小车根据信号行进或者转向。
1）入蓝牙模块
开始之前要将蓝牙模块插入小车左后方的六座排母，如下图所示。

2）牙模块介绍
JDY23蓝牙模块手册如下：

此处的蓝牙模块仅用于透传，所谓透传，是指直接传输数据，不做任何处理。因此，我们可以通过串口驱动直接接收蓝牙模块接收到的数据，作相应处理。
5.3.1.2更改蓝牙发射名称
目前我们的蓝牙发射名称全部是JDY-23，大家在连接蓝牙的时候是无法分辨自己的蓝牙信号的。我们在进行遥控适配前，首先要改变蓝牙模块默认的发射名称。
查看蓝牙手册，如果想改名字，需要通过串口向蓝牙模块发送“AT+NAME名称\r\n”。例如，如果我们想将蓝牙改名为“Atguigu01”，那么我们需要向蓝牙发送“AT+NAMEAtguigu01\r\n”，蓝牙模块会回复“+OK”。改名范例代码如下：
1）ain.c
#include “App_Remote.h”
#include “Int_LCD1602.h”
#include “Dri_UART.h”
#include “Dri_Timer0.h”
#include “Util.h”

void main()
{
u8 len, str[17];

// 打开中断总开关
EA = 1;
// 初始化定时器0
Dri_Timer0_Init();

// 初始化串口
Dri_UART_Init();

// 初始化LCD1602
Int_LCD1602_Init();

while (1)
{
    Dri_UART_SendStr("AT+NAMEAtguigu01\r\n");
    // 接收串口的数据，存储到字符串变量str中
    len = Dri_UART_ReadStr(str);
    // 清屏
    if (len)
    {
        Int_LCD1602_Clear();
        // 如果接收到的字符串长度不为0，则显示到液晶屏
        Int_LCD1602_ShowStr(0, 0, str);
    }
    Delay1ms(1000);
}

}
当看到LCD上显示“OK”即代表改名成功。
5.3.1.3代码实现及遥控适配
将main.c中改名字和延时的代码删掉，如下所示：
#include “App_Remote.h”
#include “Int_LCD1602.h”
#include “Dri_UART.h”
#include “Dri_Timer0.h”
#include “Util.h”

void main()
{
u8 len, str[17];

// 打开中断总开关
EA = 1;
// 初始化定时器0
Dri_Timer0_Init();

// 初始化串口
Dri_UART_Init();

// 初始化LCD1602
Int_LCD1602_Init();

while (1)
{
    // 接收串口的数据，存储到字符串变量str中
    len = Dri_UART_ReadStr(str);
    // 清屏
    if (len)
    {
        Int_LCD1602_Clear();
        // 如果接收到的字符串长度不为0，则显示到液晶屏
        Int_LCD1602_ShowStr(0, 0, str);
    }
}

}
重新编译并烧录
（1）烧录时，将蓝牙模块取下，并断开内置电源。
（2）烧录完成后插入蓝牙模块，串口会自动切换至蓝牙模块，观察LCD1602的液晶屏，可以看到“+Ready”字样。

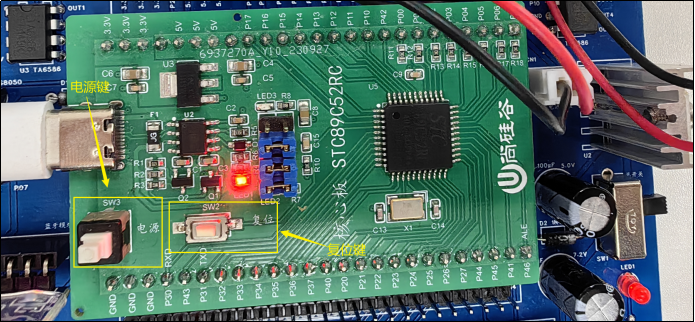

（3）蓝牙模块插入后，不能再烧录程序，如果需要重新烧录，将蓝牙模块取下，并点击一次单片机的复位键，或点击两次电源键重启单片机，PC就可以重新连接串口，继续烧录。

2）控器连接小车
（1）微信小程序搜索“乐进智能小车遥控蓝牙ble wifi”，选择下图所示第一个小程序。

（2）进入小程序后，在“蓝牙列表”中选择名为“JDY-23”的设备，单击右侧的“Go Connect”。

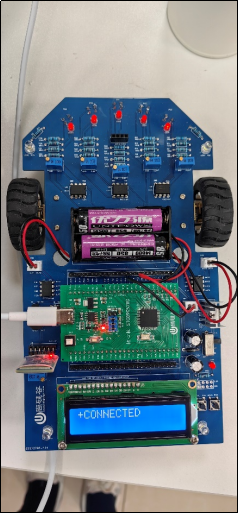

（3）片刻后，JDY-23的状态变更为“Go Connect”，同时，小车的液晶屏显示变更为“CONNECTED”。

（4）同时，小程序会自动跳转至“连接详情”菜单，勾选“characteristics”即完成连接。下方五个键为控制菜单，如下图所示。

（5）依次点击“Up”、“Down”、“Left”、“Right”、“Stop”五个按键，液晶屏会出现不同的内容，可以得出如下结论。
① 按下“Up”发送“U”，按下“Down”发送“D”，按下“Left”发送“L”，按下“Right”发送“R”，按下“Stop”发送“S”。
② 按键没有自锁功能，所有按键松开都会立即发送“S”。
基于上述结论，我们对代码做出调整，通过接收到的数据控制电机的行为，从而实现操控小车移动的目的。需要注意的是，我们在接收到指令时为了方便调试，将指令输出到了LCD1602，显示在液晶屏上。而第九章测试时，液晶屏是用来显示小车运行模式信息的，二者会发生冲突。因此，将涉及到液晶显示的语句设置为条件编译，只有存在宏定义变量DEBUG时可用。
3）pp_Remote.h
#ifndef APP__BTCONTROL_H
#define APP__BTCONTROL_H
#include “Dri_UART.h”
#include “Int_Motor.h”
#include “Util.h”

/**

• @brief 遥控逻辑，根据收到的蓝牙信号决定行进方向

*/
void App_Remote_Control();

#endif // !APP__BTCONTROL_H
4）pp_Remote.c
#include “App_Remote.h”
#include “Int_LCD1602.h”
#include “Int_Motor.h”

void App_Remote_Control()
{
u8 len, str[17];

static u8 lastChar = 0;

// 如果收到蓝牙数据，改变运动状态
if (Dri_UART_IsAvailable())
{
    len         = Dri_UART_ReadStr(str);
    Int_LCD1602_Clear();
    if (*str == 'S') {

#ifdef DEBUG
Int_LCD1602_ShowStr(0, 0, "stop ");
#endif
Int_Motor_SetLeft(0);
Int_Motor_SetRight(0);
} else if (*str == ‘U’) {
#ifdef DEBUG
Int_LCD1602_ShowStr(0, 0, "Go Forward! ");
#endif
Int_Motor_SetLeft(40);
Int_Motor_SetRight(40);
lastChar = ‘U’;
} else if (*str == ‘D’) {
#ifdef DEBUG
Int_LCD1602_ShowStr(0, 0, "Go Back! ");
#endif
Int_Motor_SetLeft(-40);
Int_Motor_SetRight(-40);
lastChar = ‘D’;
} else if (*str == ‘R’) {
if (lastChar == ‘D’) {
#ifdef DEBUG
Int_LCD1602_ShowStr(0, 0, "Back Right! ");
#endif
Int_Motor_SetLeft(-20);
Int_Motor_SetRight(-10);
} else {
#ifdef DEBUG
Int_LCD1602_ShowStr(0, 0, "Forward Right! ");
#endif
Int_Motor_SetLeft(20);
Int_Motor_SetRight(10);
}
} else if (*str == ‘L’) {
if (lastChar == ‘D’) {
#ifdef DEBUG
Int_LCD1602_ShowStr(0, 0, "Back Left! ");
#endif
Int_Motor_SetLeft(-10);
Int_Motor_SetRight(-20);
} else {
#ifdef DEBUG
Int_LCD1602_ShowStr(0, 0, "Forward Left! ");
#endif
Int_Motor_SetLeft(10);
Int_Motor_SetRight(20);
}
}
#ifdef DEBUG
else {
Int_LCD1602_Clear();
Int_LCD1602_ShowStr(0, 0, str);
}
#endif
}
}
5）改Main.c，写入以下内容
#include “App_Remote.h”
#include “Int_LCD1602.h”
#include “Dri_UART.h”
#include “Dri_Timer0.h”
#include “Int_Motor.h”

void main()
{
// 打开中断总开关
EA = 1;
// 初始化定时器0
Dri_Timer0_Init();

// 初始化串口
Dri_UART_Init();

// 初始化LCD1602
Int_LCD1602_Init();

// 初始化电机
Int_Motor_Init();

while (1)
{
    App_Remote_Control();
    Int_Motor_UpdateSpeed();
}

}
6）新编译并烧录
7）试
拔下USB-TypeC连接线，插入蓝牙模块，打开内置电源开关，重新通过小程序连接小车。如果可以观察到如下现象，则测试通过。
（1）按下“Up”键，小车前进。
（2）按下“Down”键，小车后退。
（3）先按下“Up”键，再按下“Left”键，小车前进的同时左转。
（4）先按下“Up”键，再按下“Right”键，小车前进的同时右转。
（5）先按下“Down”键，再按下“Left”键，小车后退的同时左转。
（6）先按下“Down”键，再按下“Right”键，小车后退的同时右转。
（7）按下“S”键或松开任意按键，小车逐渐停止。

第 6 章巡线功能
6.1功能架构
巡线功能整体架构如下所示：

6.2接口层
6.2.1光电传感器模块
6.2.1.1简介
1）计思路
光电传感器模块以弧形排列在车头，从而侦测出小车行进方向和轨道的偏离程度，从而进行纠正。当传感器正下方有黑线时，传感器返回信号1；否则返回信号0。
2）D393简介
XD393手册如下所示：

其封装如下所示：

每个XD393提供两组比较器，1IN+、1IN-和1OUT为一组，2IN+、2IN-和2OUT为一组，Vcc接电源，GND接地。当1IN+电势高于1IN-时，1OUT输出高电平，否则输出低电平。当2IN+电势高于2IN-时，2OUT输出高电平，否则输出低电平。1OUT和2OUT的电平只有两个取值，高电平（VCC）或低电平（0V，GND）。
6.2.1.2原理图分析

（1）DY-ITR9909是光电传感器，左半部分为红外发射器，引脚2接高电平，引脚1接低电平。右半部分可以理解为一个光敏电阻，引脚4接高电平，引脚3接地。
（2）当接收不到红外光时，光敏电阻阻值无穷大VB途径光敏电阻至VE为断路，VA和VB电势均与电源保持一致，为5V。
（3）当接收到红外光时，光敏电阻阻值减小，VB至VE导通，光敏电阻阻值与R11串联，二者根据阻值大小分压，从而改变VB的电势。
（4）R12为滑动变阻器（电位器），通过移动滑片可以改变U11.1引脚2的电势，在上图中，滑片位置越靠上，U11.1引脚2电势越高。
（5）U11.1为XD393的其中一组比较器，假设R12的滑片位置已固定。当VB电势为5V时，引脚3电势为5V，大于引脚2的电势，此时引脚1输出高电平5V，VF电势为5V，R9和LED6串联，此时二者两侧电势均为5V，LED6不会亮起。
（6）光敏电阻接收到的红外光越强，R11分压越高，VB电势越低，U11.1引脚3电势越低，当其电势小于引脚2电势时，引脚1输出低电平，即0V，VF电势为0V，LED6亮起。
综上，光电传感器的发射端向物体表面发射红外光，物体将部分红外光反射回去被光电传感器的接收端接收，后者接收的红外光未达到一定值（与器件生产厂家、电位器滑片的位置等有关）时，LED6不亮。反之，当接收端接收的红外光足够多时，LED6亮起。
6.2.1.3代码实现
1）nt_Sensor.h
#ifndef SENSOR_H
#define SENSOR_H
#include “Dri_GPIO.h”
#include “Util.h”

/**

• @brief 获取当前误差，正数偏左，负数偏右
• @return 误差
  */
  char Int_Sensor_GetError();

#endif
2）nt_Sensor.c
#include “Int_Sensor.h”

#define LL_VALUE -4
#define LM_VALUE -2
#define MM_VALUE 0
#define RM_VALUE 2
#define RR_VALUE 4

// 最近一次测量的误差
static char s_error;

char Int_Sensor_GetError()
{
// 侦测到黑线的传感器个数
u8 count;
if (LL || LM || MM || RM || RR)
{
count = 0;
s_error = 0;
if (MM)
{
s_error += MM_VALUE;
count++;
}
if (LM)
{
s_error += LM_VALUE;
count++;
}
if (LL)
{
s_error += LL_VALUE;
count++;
}
if (RM)
{
s_error += RM_VALUE;
count++;
}
if (RR)
{
s_error += RR_VALUE;
count++;
}
s_error /= count;
}

return s_error;

}
6.2.1.4测试
1）改Main.c文件，写入以下内容
#include “Int_Sensor.h”
#include “Int_LCD1602.h”

void main()
{
// 初始化LCD1602
Int_LCD1602_Init();

while(1)
{
        // 当计数变量减为0时，接收传感器结果，并将i重置为1000
        Int_Sensor_GetError();
}

}
2）新编译并烧录
第九章最终测试之前，所有测试程序的编译均在Debug target下完成。
3）试

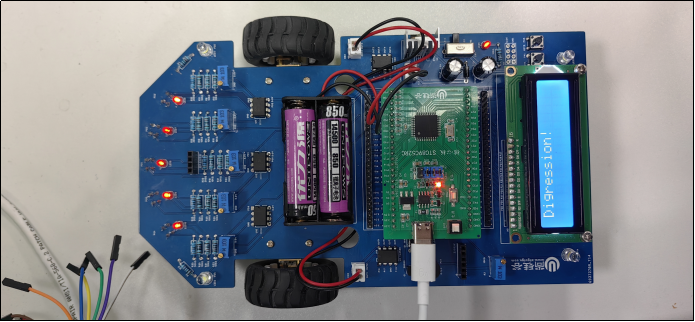

（1）将小车放置在白色平面，可以看到车头前方的五个指示灯全部亮起，液晶屏显示“Digression！”。

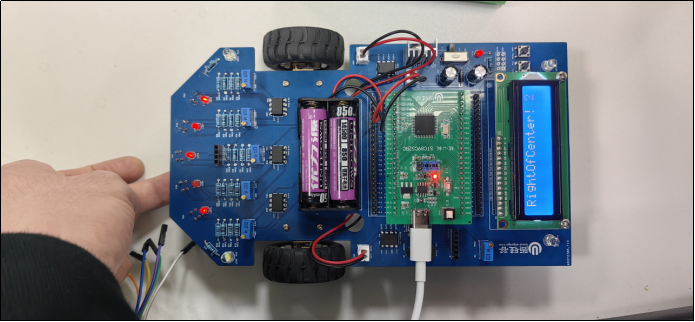

（2）遮挡最左侧的光电传感器，使得仅有P04熄灭，液晶屏显示右偏，temp变量值为4。

（3）遮挡次左侧的光电传感器，使得仅有P00熄灭，液晶屏显示右偏，temp变量值为2。

（4）遮挡最中间的光电传感器，使得仅有P01熄灭，液晶屏无显示。

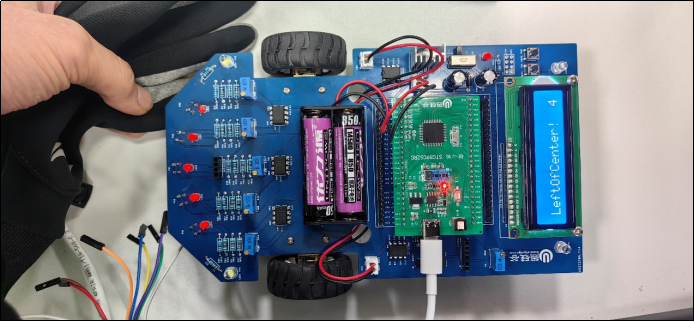

（5）遮挡次右侧的光电传感器，使得仅有P02熄灭，液晶屏显示左偏，temp变量值为2。

（6）遮挡最右侧的光电传感器，使得仅有P03熄灭，液晶屏显示左偏，temp变量值为4。

出现上述现象，则光电传感器模块测试通过。
6.3应用层
6.3.1循迹模式
6.3.1.1简介
通过获取光电传感器信号确认小车和黑线的偏离角度，通过PID算法算出左右车轮速度，控制小车前进或者后退
6.3.1.2PID算法

6.3.1.3代码实现
1）pp_Patrol.h
#ifndef APP_PATROL_H
#define APP_PATROL_H
#include “Int_Sensor.h”
#include “Int_Motor.h”

/**

• @brief 循迹逻辑

*/
void App_Patrol_Control();

#endif // !APP_PATROL_H
2）pp_Patrol.c
#include “App_Patrol.h”

// 定义PiD参数
#define KP 1000
#define KI 1
#define KD 600

#define MAX_INTEGRAL 1000

static char last_error = 0;
static int integral = 0;

static char App_Patrol_GetPID()
{
int result;
char error;

// 获取当前误差
error = Int_Sensor_GetError();

// 累计当前误差
integral += error;
if (integral > MAX_INTEGRAL)
{
    integral = MAX_INTEGRAL;
}
else if (integral < -MAX_INTEGRAL)
{
    integral = -MAX_INTEGRAL;
}

// 计算PID
result     = KP * error + KI * integral + KD * (error - last_error);
last_error = error;

// 除对应系数，并返回最终结果
result /= 50;
if (result > 80)
{
    result = 80;
}
else if (result < -80)
{
    result = -80;
}

return result;

}

void App_Patrol_Control()
{
char error;
// 获取PID结果
error = App_Patrol_GetPID();
// 根据PID结果调节左右轮速
Int_Motor_SetLeft(40 + error);
Int_Motor_SetRight(40 - error);
}

第 7 章模式切换

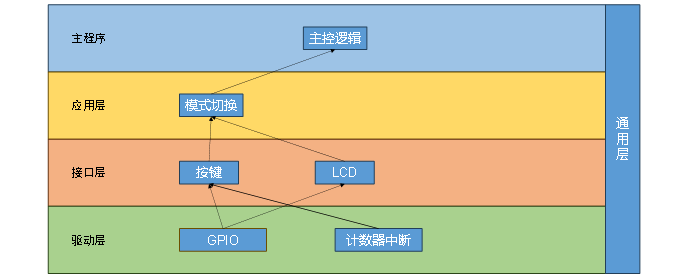

7.1功能架构

7.2接口层
7.2.1独立按键模块
7.2.1.1定时器中断消抖
独立按键模块我们在之前的51单片机中给大家介绍过，这个模块最重要的部分就是按键的消抖。之前我们通过延时完成消抖，但这种消抖过程效率很低，实际生产中用的非常少。在生产环境中，我们一般在定时器中断中调用如下代码完成消抖：
// 每毫秒调用一次
s_key1_status <<= 1;
s_key1_status |= KEY1;
其中key1_status是一个8bit数字，KEY1则是我们的按键传感器信号。key1_status共存在3种情况：
如果KEY1稳定按下，所有KEY1信号都是0，8ms后key1_status值为0；
如果KEY1稳定抬起，所有KEY1信号都是1，8ms后key1_status值为255；
其他所有情况都是抖动。
7.2.1.2代码实现
1）nt_Button.h
#ifndef INT_BUTTON_H
#define INT_BUTTON_H
#include <STC89C5xRC.h>
#include “Util.h”

/**

• @brief 按键模块初始化，负责注册回调函数

*/
void Int_Button_Init();

/**

• @brief sw1是否触发上升沿或下降沿
• @return u8 0代表状态不变 1代表触发了下降沿 2代表出发了上升沿
  */
  u8 Int_Button_GetKey1Status();

/**

• @brief sw2是否触发上升沿或下降沿
• @return u8 0代表状态不变 1代表触发了下降沿 2代表出发了上升沿
  */
  u8 Int_Button_GetKey2Status();

#endif // !INT_BUTTON_H
2）nt_Button.c
#include “Int_Button.h”
#include “Dri_Timer0.h”
#include “Dri_GPIO.h”

static u8 s_key1_status;
static u8 s_key2_status;

// 标记按键之前的状态：1表示抬起 0表示按下
static bit s_is_sw1_released;
static bit s_is_sw2_released;

/**

• @brief 内部方法，注册到定时器中断中，每ms调用一次，更新按键的状态

*/
static void Int_Button_UpdateStatus()
{
s_key1_status <<= 1;
s_key1_status |= KEY1;
s_key2_status <<= 1;
s_key2_status |= KEY2;
}

void Int_Button_Init()
{
s_key1_status = 0xFF;
s_key2_status = 0xFF;
s_is_sw1_released = 1;
s_is_sw2_released = 1;
Dri_Timer0_RegisterCallback(Int_Button_UpdateStatus);
}

u8 Int_Button_GetKey1Status()
{
// 按键之前的状态为抬起，但此时status为0
if (s_is_sw1_released && s_key1_status == 0)
{
s_is_sw1_released = 0;
return 1;
}
// 按键之前的状态为按下，但此时status为0xFF
if (!s_is_sw1_released && s_key1_status == 0xFF)
{
s_is_sw1_released = 1;
return 2;
}
// 什么情况返回0
return 0;
}

u8 Int_Button_GetKey2Status()
{
// 按键之前的状态为抬起，但此时status为0
if (s_is_sw2_released && s_key2_status == 0)
{
s_is_sw2_released = 0;
return 1;
}
// 按键之前的状态为按下，但此时status为0xFF
if (!s_is_sw2_released && s_key2_status == 0xFF)
{
s_is_sw2_released = 1;
return 2;
}
// 什么情况返回0
return 0;
}
7.2.1.3测试
1）Main.c中写入以下内容。
#include “Dri_UART.h”
#include “Dri_UART.h”
#include “Int_Button.h”
#include “Dri_Timer0.h”

void main()
{

u8 key1_status;
u8 key2_status;

// 初始化串口通信
Dri_UART_Init();

// 初始化定时器
Dri_Timer0_Init();

// 初始化按键
Int_Button_Init();

// 获取 key1 和 key2 的状态，根据状态发送相应数据
while (1)
{
    key1_status = Int_Button_GetKey1Status();
    key2_status = Int_Button_GetKey2Status();

    // 根据 key1 的状态返回数据
    if (key1_status == 1)
    {
        Dri_UART_SendStr("key1 pressed!\n");
    }
    else if (key1_status == 2)
    {
        Dri_UART_SendStr("key1 released!\n");
    }

    // 根据 key2 的状态返回数据
    if (key2_status == 1)
    {
        Dri_UART_SendStr("key2 pressed!\n");
    }
    else if (key2_status == 2)
    {
        Dri_UART_SendStr("key2 released!\n");
    }
}

}
2）译并烧录
3）口设置同上
4）开串口
5）下按键

在按下或抬起按键时，接收区可以看到以上内容。
7.3应用层
7.3.1模式切换逻辑
7.3.1.1简介
定义小车的运行模式：遥控，循迹，避障。
实现通过外部按键切换模式的方法。
7.3.1.2代码实现
1）pp_ModeSwitch.h
#ifndef APP_MODESWITCH_H
#define APP_MODESWITCH_H
#include “Int_Button.h”
#include “Int_LCD1602.h”
#include “Int_Motor.h”

#define MODE_PATROL 1
#define MODE_REMOTE 2
#define MODE_AVOIDANCE 3

/**

• @brief 模式切换模块初始化方法

*/
void App_ModeSwitch_Init();

/**

• @brief 获取当前的运行模式
• @return 运行模式：1循迹 2遥控 3壁障
  */
  u8 App_ModeSwitch_GetMode();

#endif
2）pp_ModeSwitch.c
#include “App_ModeSwitch.h”
#include <STDIO.H>

// 声明模式临时变量和倒计时变量
static u8 s_mode, s_count_down;
// 标记位如果为1， 刷新LCD， 为0不刷新
static bit refresh_flag;

void App_ModeSwitch_Init()
{
s_mode = MODE_REMOTE;
refresh_flag = 1;
s_count_down = 200;
}

u8 App_ModeSwitch_GetMode()
{
// 根据按键切换模式
if (Int_Button_GetKey2Status() == 1)
{
s_mode++;
refresh_flag = 1;
s_count_down = 200;
if (s_mode > MODE_AVOIDANCE)
{
s_mode = MODE_PATROL;
}
Int_Motor_Init();
Int_LCD1602_Clear();
}

// 将模式打印在LCD上
if (refresh_flag)
{
    // 倒计时开始时候打印抬头
    if (s_count_down == 200)
    {
        switch (s_mode)
        {
            case MODE_PATROL:
                Int_LCD1602_ShowStr(0, 0, "Mode: Patrol");
                break;
            case MODE_REMOTE:
                Int_LCD1602_ShowStr(0, 0, "Mode: Remote");
                break;
            case MODE_AVOIDANCE:
                Int_LCD1602_ShowStr(0, 0, "Mode: Avoidance");
                break;
            default:
                break;
        }
    }
    // 打印倒计时
    if (s_count_down)
    {
        Delay1ms(10);
        if (s_count_down % 50 == 0)
        {
            Int_LCD1602_ShowNum(1, 0, s_count_down / 50);
        }
        s_count_down--;
        return 0;
    }
    else
    {
        // 倒计时结束打印“Go”
        Int_LCD1602_ShowStr(1, 0, "Go");
        refresh_flag = 0;
    }
}
return s_mode;

}
7.3.1.3测试
1）改Main.c文件，写入以下内容
#include “App_Mode.h”
#include “Int_LCD1602.h”
#include “Int_Button.h”
#include “Dri_Timer0.h”

void main()
{
// 打开中断总开关
EA = 1;

// 初始化定时器
Dri_Timer0_Init();

// 初始化按键模块
Int_Button_Init();

// 初始化 LCD1602
Int_LCD1602_Init();

while (1) {
        App_Mode_GetStatus();
    }
}

}
2）新编译并烧录
3）下按键并观察现象
（1）烧录完成后，直至按下Key2之前液晶屏均为清屏状态。
（2）按下，液晶屏第一行立即变为“Mode：模式名称”，第二行仍未清屏状态。
（3）直至松开Key2，第二行开始出现倒计时，倒计时从3开始，至1结束，最后变为Go。
（4）操作记录如下。

如果出现上述现象，则测试通过。
第 8 章主控函数
8.1代码实现
主函数完成所有模块的初始化，主循环中获取小车当前模式，并按照模式执行相应逻辑。
在Main.c文件中写入以下内容。
#include <STC89C5xRC.H> //包含STC89C52的头文件
#include “Util.h”
#include “Dri_Timer0.h”
#include “Dri_UART.h”
#include “Int_Button.h”
#include “Int_Buzzer.h”
#include “Int_LCD1602.h”
#include “Int_Motor.h”
#include “Int_Range.h”
#include “App_Avoidance.h”
#include “App_ModeSwitch.h”
#include “App_Patrol.h”
#include “App_Remote.h”

void init()
{
Dri_Timer0_Init();
Dri_UART_Init();

Int_Motor_Init();
Int_Buzzer_Init();
Int_Range_Init();
Int_LCD1602_Init();
Int_Button_Init();

App_ModeSwitch_Init();

}

void main()
{
u8 mode;
init();
while (1)
{
mode = App_ModeSwitch_GetMode();
switch (mode)
{
case MODE_PATROL:
App_Patrol_Control();
break;
case MODE_REMOTE:
App_Remote_Control();
break;
case MODE_AVOIDANCE:
App_Avoidance_Control();
break;
default:
continue;
break;
}
Int_Motor_UpdateSpeed();
}
}
8.2编译并烧录
1）注意，编译前要将项目的target切换为Release。
2）开程序文件时，要选择Release下的hex文件，如下图所示。

3）录时要勾选“ALE脚用作P4.5口”，确保超声模块正常工作。
4）录时要将内置电源关闭，蓝牙模块拔下。
5）录完成后，断开PC和单片机的连接，插入蓝牙模块，并打开内置电源。
第 9 章测试
9.1遥控功能测试

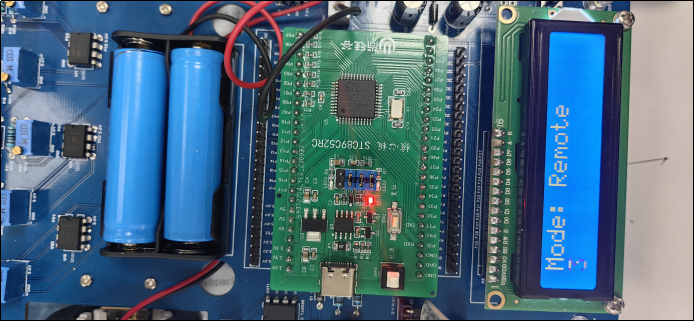

多次按下按键2，直至液晶屏出现如下提示，则切换为遥控模式。

按照7.4节的测试方式，小车可以正确响应则测试通过。
9.2巡线模式测试

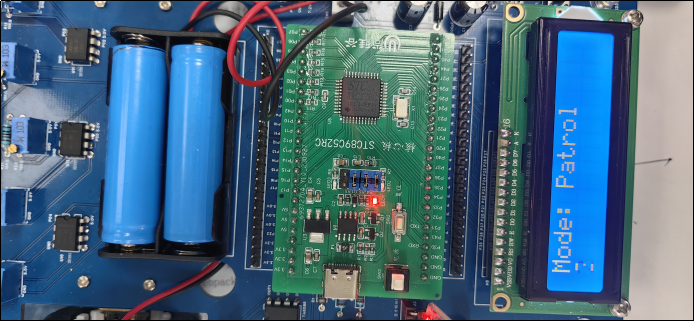

多次按下按键2，直至液晶屏出现如下提示，则切换为巡线模式。

将小车放到巡线地图上，如图所示：

若小车可以按照线路前进，则测试通过。
需要注意的是，小车如果无法按照线路行进，可能是受到反光的影响，可以从以下几个方向做出调整。
（1）调整传感器的电位器，使传感器更灵敏。
（2）降低小车的巡航速度，给它更多的反应时间。
（3）调整PID算法的相关参数。
9.3避障模式测试

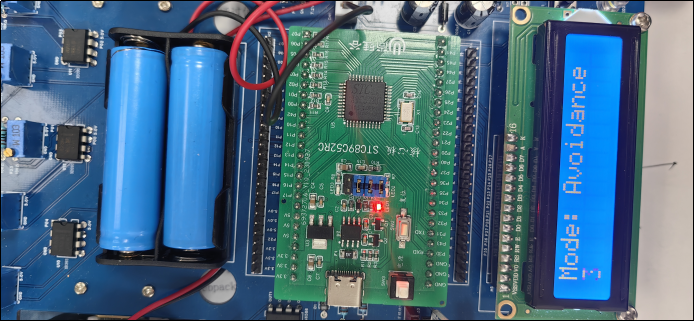

多次按下按键2，直至液晶屏出现如下提示，则切换为避障模式。

在超声模块前方放置障碍物，小车在距离约300mm时会有转向避障，出现上述现象则测试通过。

---

如果你觉得该项目对你有帮助，全套代码，资料，视频教学文档加绿app：xel4572
如果你觉得该项目对你有帮助，全套代码，资料，视频教学文档加绿app：xel4572
如果你觉得该项目对你有帮助，全套代码，资料，视频教学文档加绿app：xel4572
