在 Halcon 中，可通过以下步骤在图像窗口显示仿射变换矩阵：
### 核心方法
1. **获取矩阵内容**
使用 `hom_mat2d_to_affine_par` 将仿射变换矩阵转换为可读参数：
```halcon
hom_mat2d_to_affine_par(HomMat2D, Sx, Sy, Phi, Theta, Tx, Ty)
```
2. **格式化显示**
将参数组合为字符串并用 `disp_message` 显示：
```halcon
* 生成矩阵描述字符串
String := '仿射矩阵参数:\n缩放:('+Sx$'.2f'+','+Sy$'.2f'')'
+'\n旋转:'+Phi$'.2f'+' rad\n平移:('+Tx$'.2f'+','+Ty$'.2f'+')'
* 在窗口显示(坐标(10,10)处)
disp_message(WindowHandle, String, 'window', 10, 10, 'black', 'true')
```
### 完整示例代码
```halcon
* 创建初始仿射矩阵
hom_mat2d_identity (HomMat2DIdentity)
* 添加旋转变换(绕原点旋转0.5弧度)
hom_mat2d_rotate (HomMat2DIdentity, 0.5, 0, 0, HomMat2DRotate)
* 添加平移变换(X方向100像素, Y方向50像素)
hom_mat2d_translate (HomMat2DRotate, 100, 50, HomMat2DResult)
* 转换矩阵为可读参数
hom_mat2d_to_affine_par (HomMat2DResult, Sx, Sy, Phi, Theta, Tx, Ty)
* 打开图像窗口
dev_open_window (0, 0, 800, 600, 'black', WindowHandle)
dev_set_color ('white')
* 格式化矩阵信息
String := '当前仿射矩阵:\n'
String := String + 'Sx=' + Sx$'.4f' + ' Sy=' + Sy$'.4f' + '\n'
String := String + 'Φ=' + Phi$'.4f' + ' rad Θ=' + Theta$'.4f' + ' rad\n'
String := String + 'Tx=' + Tx$'.2f' + ' Ty=' + Ty$'.2f'
* 在窗口左上角显示(行20, 列20)
disp_message (WindowHandle, String, 'window', 20, 20, 'white', 'false')
```

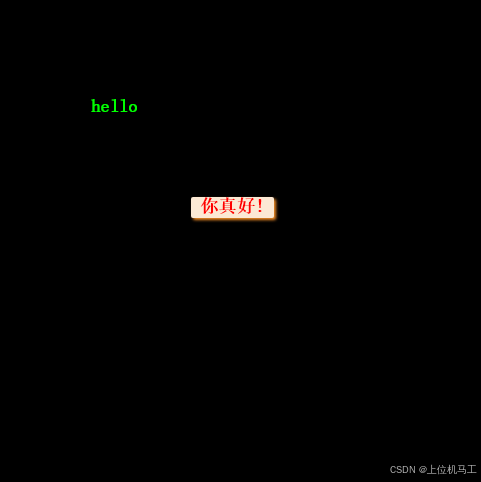

### 效果说明
执行后将在图像窗口显示矩阵参数：
```
当前仿射矩阵:
Sx=1.0000 Sy=1.0000
Φ=0.5000 rad Θ=0.5000 rad
Tx=100.00 Ty=50.00
```
### 关键算子解析
1. `hom_mat2d_to_affine_par`
将3×3齐次变换矩阵分解为：
- `Sx`, `Sy`：缩放因子
- `Phi`：旋转角度（弧度）
- `Tx`, `Ty`：平移量
2. `disp_message`
显示文本的核心算子，参数说明：
- `WindowHandle`：窗口句柄
- `String`：显示内容（支持`\n`换行）
- 坐标位置(行,列)
- 颜色和背景设置
> 此方法通过参数分解直观展示矩阵内容，适用于调试和结果可视化[^1][^4]。
